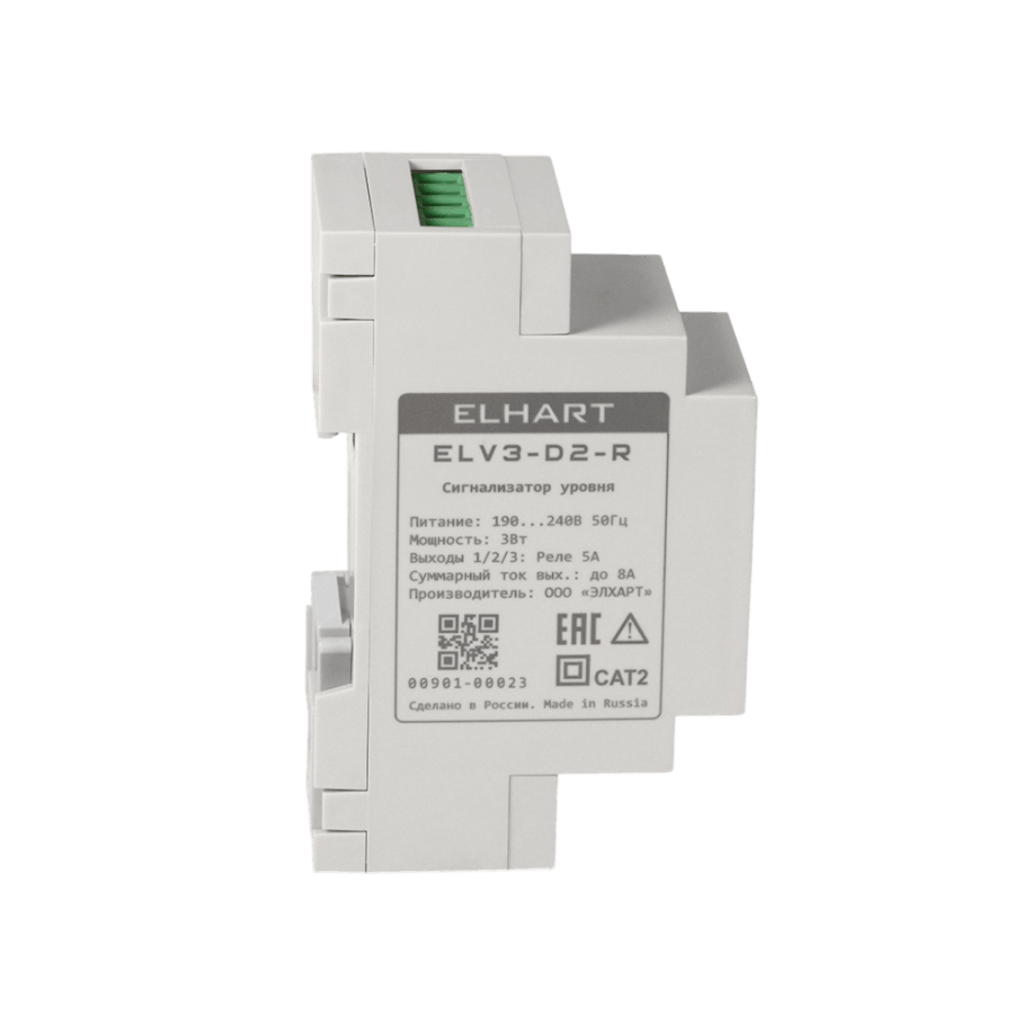

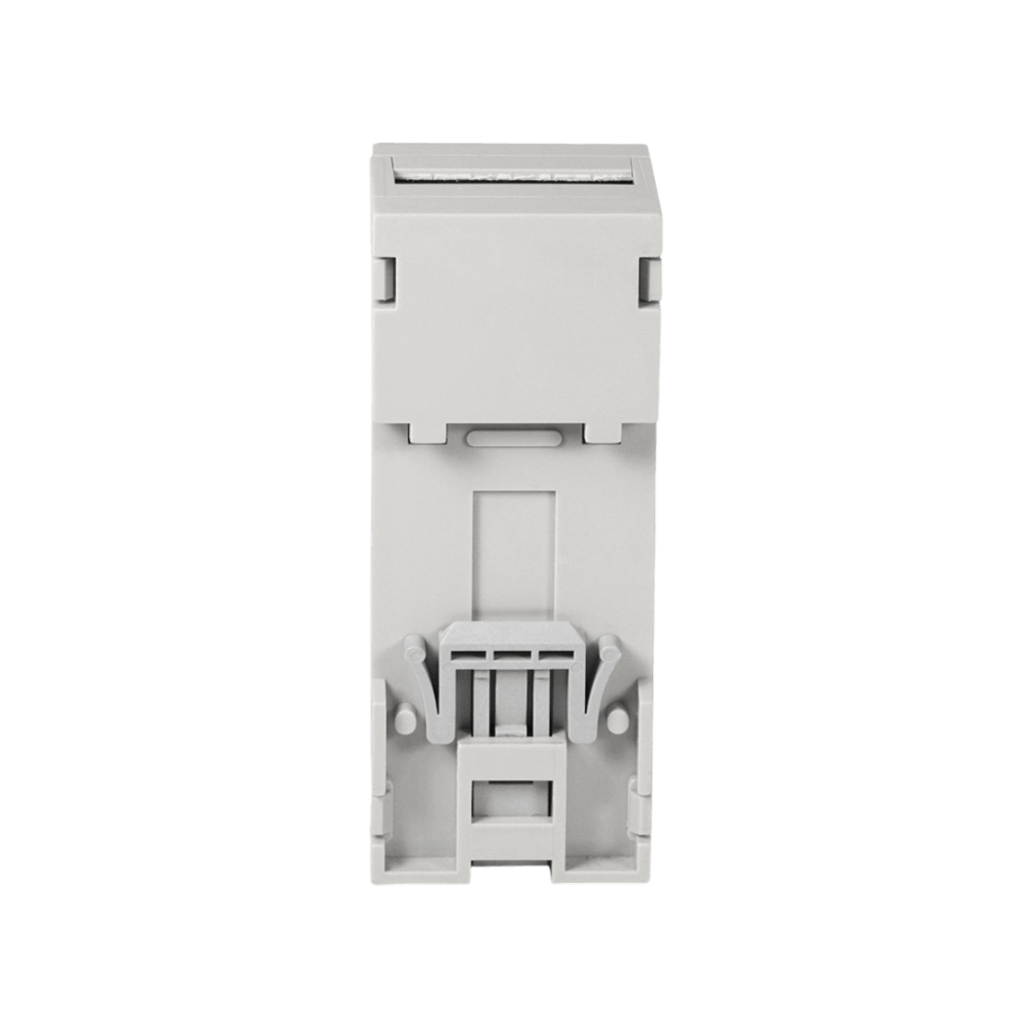

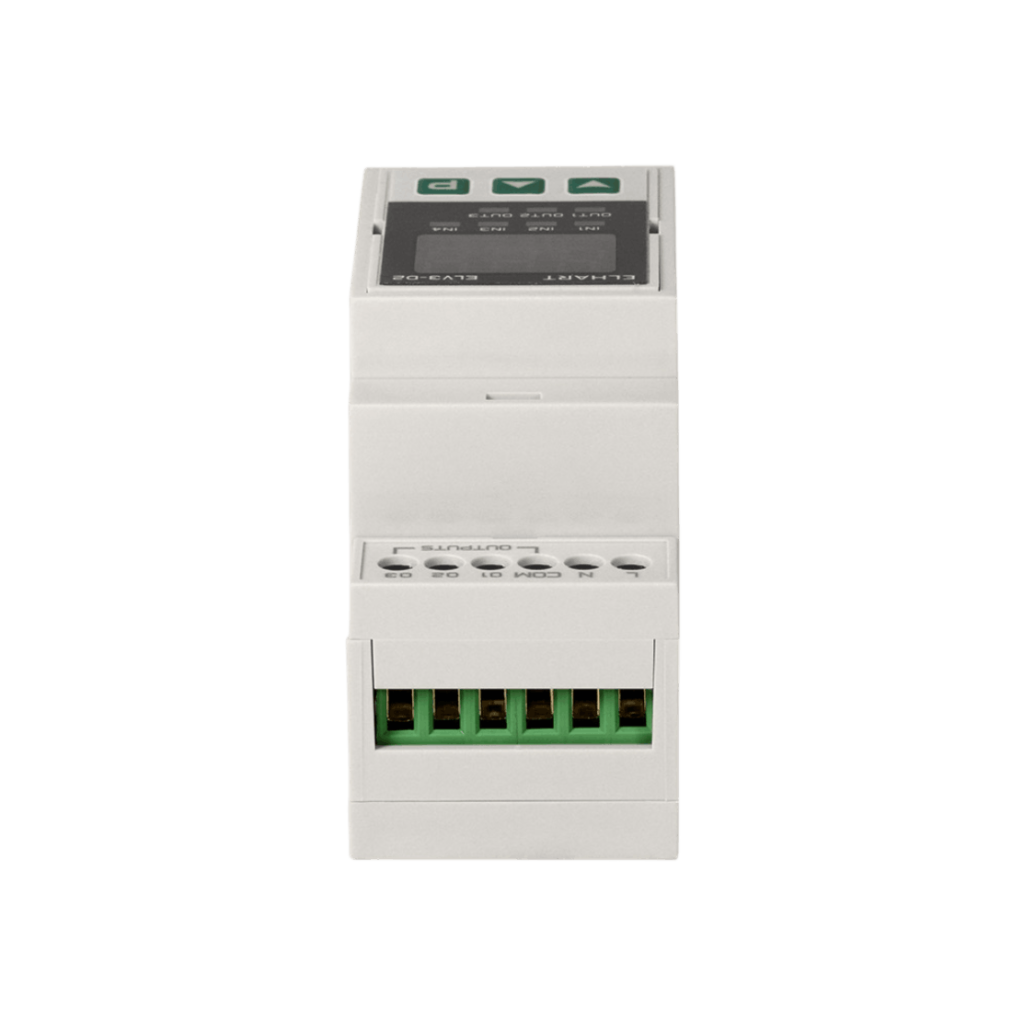

ELV3-D2-R Сигнализатор уровня 3-х канальный

ELV3-D2-R Сигнализатор уровня 3-х канальный
ELV3-D2-R Сигнализатор уровня 3-х канальный
ELV3-D2-R Сигнализатор уровня 3-х канальный
ELV3-D2-R Сигнализатор уровня 3-х канальный
ELV3-D2-R Сигнализатор уровня 3-х канальный
Типоразмер корпуса: DIN-рейка
Типы датчиков и сигналов: Сухой контакт, Датчики с транз. выходом NPN-типа, Кондуктометрические
Тип управляющего выхода: 3х реле
Режимы работы: Наполнение без гистерезиса, Осушение без гистерезиса, Сигнализация о наполнении, Сигнализация об осушении
Дополнительные возможности: Вход для сигнала ПУСК/ Блок, Таймер задержки ВКЛ/ ОТКЛ выходов
6 893 ₽
В наличии: много
-
шт
+
В корзину

Описание трехканального сигнализатора уровня ELHART ELV3

Назначение

  • Системы автоматического управления уровнем жидкости или сыпучих материалов с помощью датчиков уровня и исполнительных устройств.
  • Передача сигнала о наличии/отсутствии жидкости в релейные схемы управления и защиты.
  • Подключение кондуктометрических датчиков к дискретным входам программируемых логических контроллеров, программируемых реле, регуляторов температуры.

Дополнительное применение

  • Контроль раздела жидких токопроводящих сред с разной проводимостью (например, контроль наличия пены).

Входы и выходы

  • 4 дискретных входа.
  • 3 релейных выхода с общим контактом.
  • Три входа жестко связаны с соответствующими выходами.
  • Четвертый вход - функции:
    • включение работы схемы;
    • блокировка выходов;
    • перевод выходов в безопасное или начальное состояние.

Корпус

  • Компактный DIN-реечный.

Особенности сигнализатора уровня ELV3

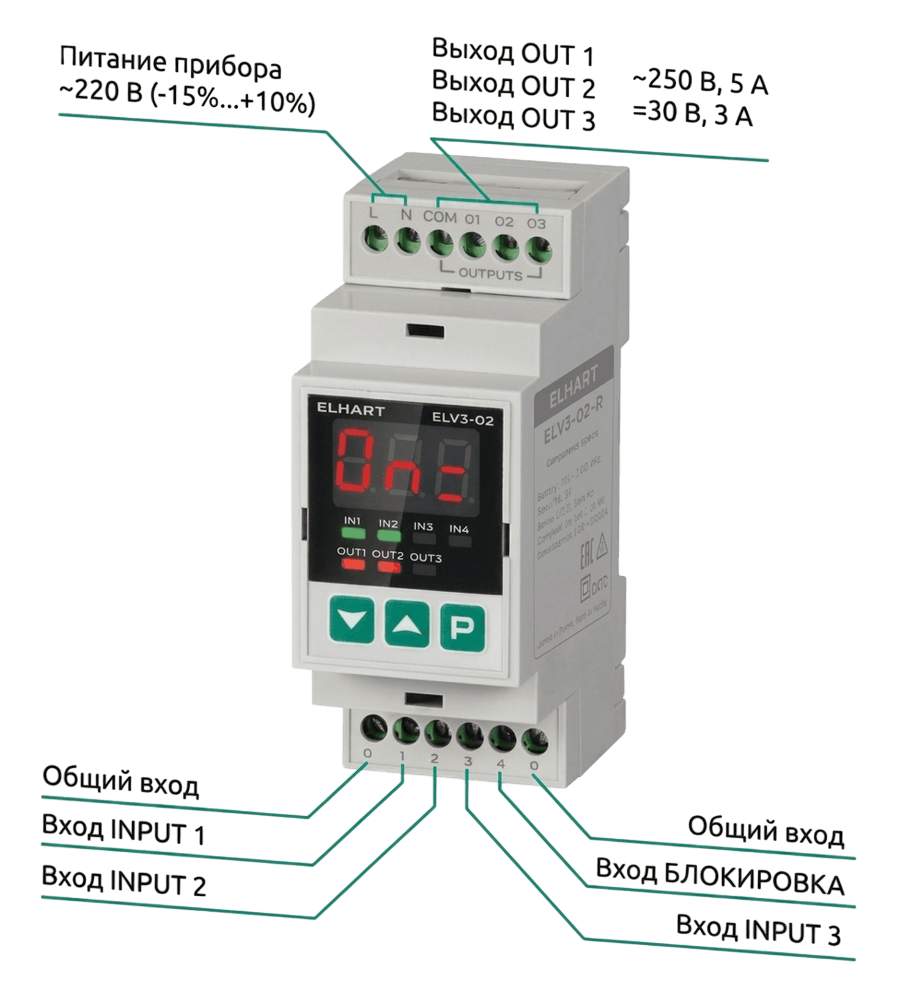

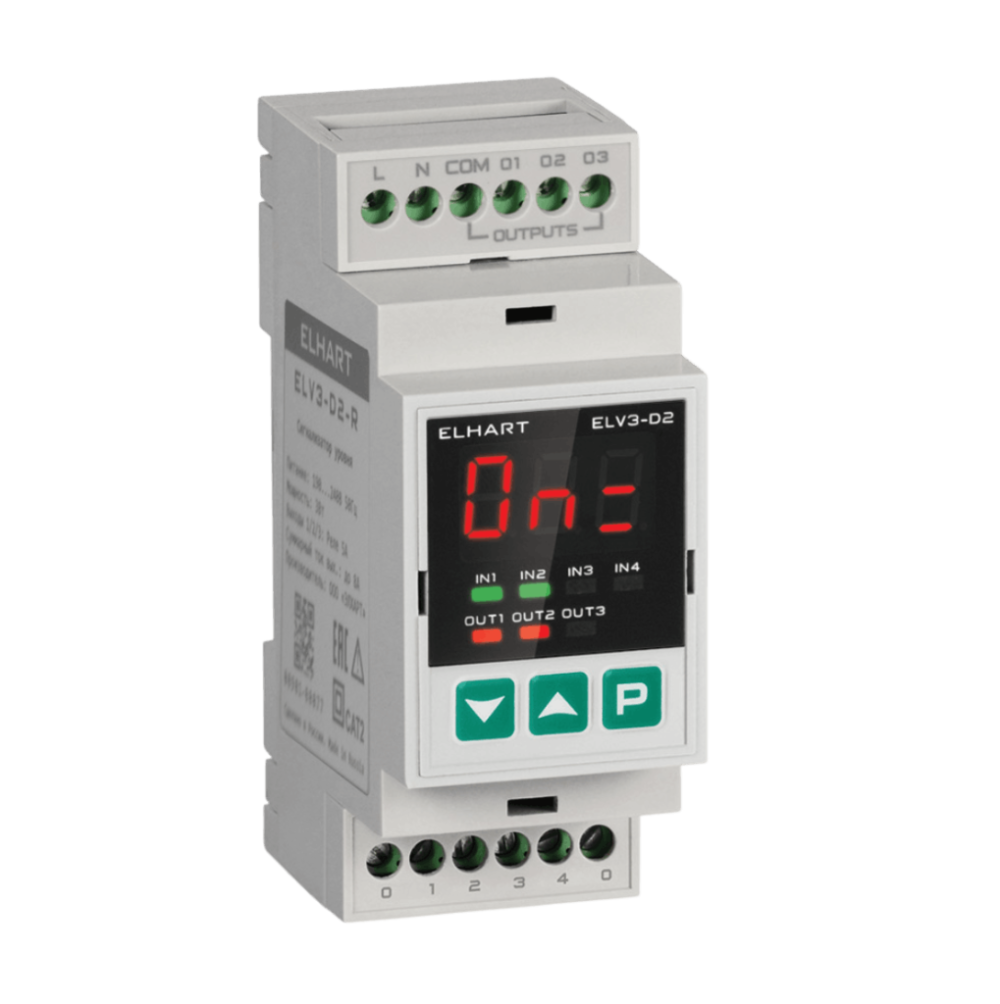

Описание контактов и внешний вид трехканального сигнализатора уровня жидкости ELHART ELV3 Описание контактов и внешний вид трехканального сигнализатора уровня жидкости ELHART ELV3
  • 4 входа для подключения датчиков разных типов: кондуктометрических, поплавковых, типа «сухой контакт», NPN-датчиков (с внешним блоком питания).
  • Защита кондуктометрических датчиков от налипания и разрушения (растворения) благодаря питанию электродов безопасным напряжением 2,5 В переменного тока.
  • 2 настраиваемых диапазона чувствительности входов для работы с различными по проводимости жидкостями: водой (технической, водопроводной, очищенной, дистиллированной), кислотами, щелочами, растворами солей:
    • низкоомный от 500 Ом до 5 кОм,
    • высокоомный от 5 кОм до 1 МОм.
  • Независимая настройка чувствительности каждого входа.
  • 3 управляющих выхода электромагнитное реле (НО) 5 А при ~250 В, 3 А при =30 В.
  • Доступны задержки включения и выключения выходов в широком диапазоне: от одной секунды до 999 минут.
  • Есть возможность инвертировать логику работы реле (НО/НЗ).
  • Монтаж на DIN-рейку: компактный корпус с шириной всего 36,3 мм.
  • Автоматический и ручной режимы работы.
  • Сделано в России.

Диаграмма работы выходов сигнализатора уровня ELV3

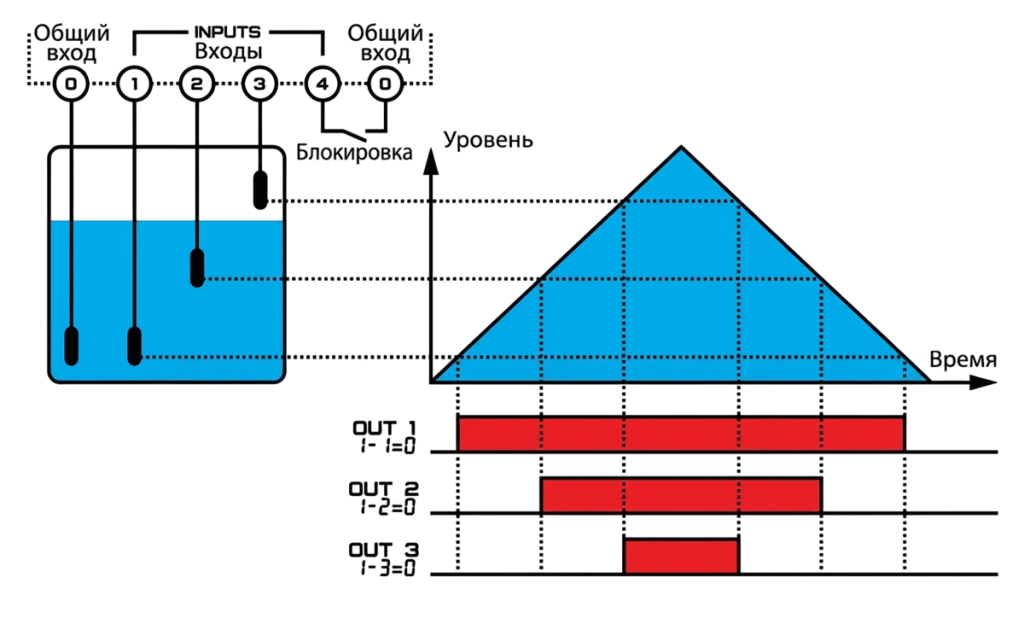

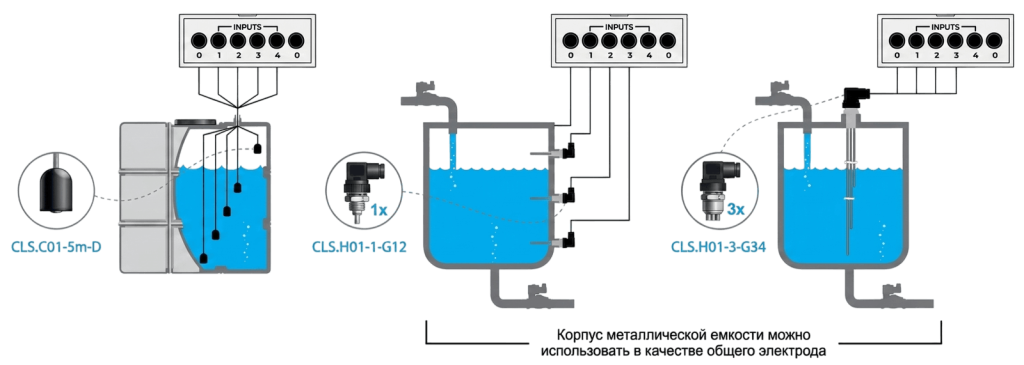

Работа выходов сигнализатора уровня ELV3 определяется уровнем воды в переливной емкости, согласно представленной ниже диаграмме:

Диаграмма работы выходов сигнализатора уровня ELV3 Диаграмма работы выходов сигнализатора уровня ELV3

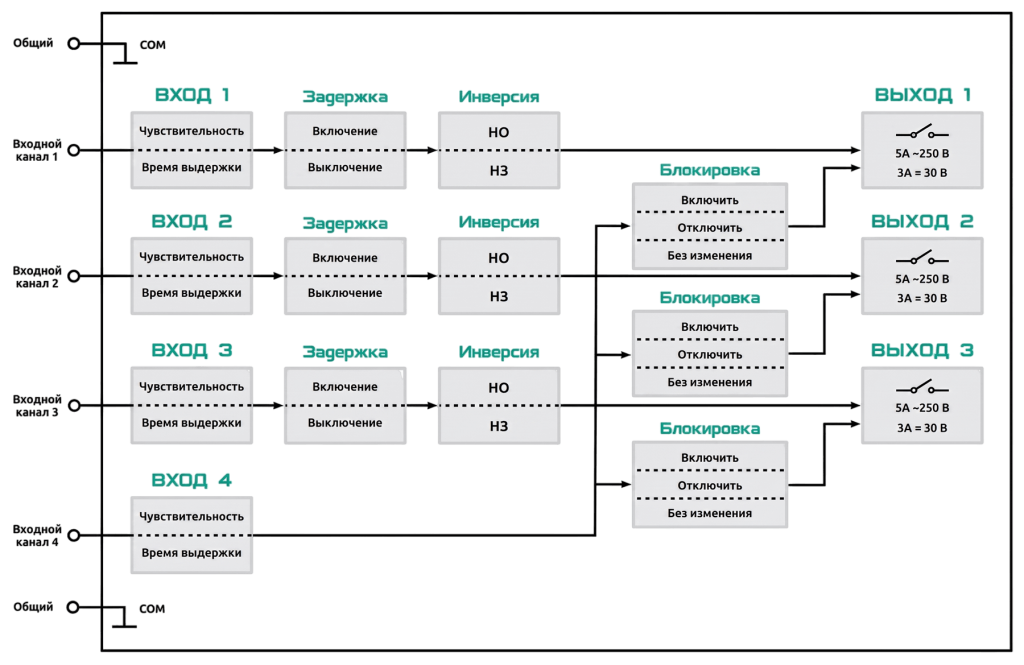

Функциональная схема сигнализатора уровня ELV3

Функциональная схема сигнализатора уровня ELV3 Функциональная схема сигнализатора уровня ELV3


Применения сигнализатора уровня ELV3

  • Подключение кондуктометрических датчиков к ПЛК.
  • Отключение водоснабжения с сигнализацией при затоплении помещения в 3-х местах (точках).
  • Контроль уровня пива и наличия пены в форфасе.

Технические характеристики сигнализатора уровня ELHART серии ELV3

Параметр Значение
Напряжение питания
Напряжение питания ~190…240 В 50 Гц (Uном=220 В 50 Гц)
Потребляемая мощность 3 Вт
Входные каналы
Количество входов 4
Тип входа кондуктометрический,
поплавковый,
«сухой контакт»,
NPN-датчик (с внешним блоком питания)
Настраиваемый диапазон чувствительности 500 Ом…5 кОм, 5 кОм…1 МОм
Напряжение на электроде не более ∼2,5 В при 25 Гц
Ток через электрод не более 0,02 мА
Допустимое напряжение питания для NPN-датчика не более =30 В
Выходные каналы
Количество выходов 3
Тип выходных каналов электромагнитное реле (НО)
Максимальные ток и напряжение, коммутируемые контактами реле 5 А при ∼250 В
3 А при =30 В
Окружающая среда
Допустимая рабочая температура и температура хранения -20…+50 °C
Относительная влажность воздуха 0…80% (без образования конденсата)
Корпус
Габаритные размеры (В×Ш×Г) 90,2×36,3×57,5 мм
Способ монтажа установка на DIN-рейку
Степень защиты IP20
Категория изоляции CATII (двойная изоляция)
Максимальное сечение подключаемых проводников 2,5 мм²

Схемы подключения сигнализатора уровня ELHART ELV3

Общие схемы подключения (к различным типам датчиков)
Общие схемы подключения

Кондуктометрический датчик Кондуктометрический
датчик
Сухой контакт, поплавковый датчик, датчик протечки "Сухой контакт", поплавковый датчик,
датчик протечки
NPN-датчик NPN-датчик

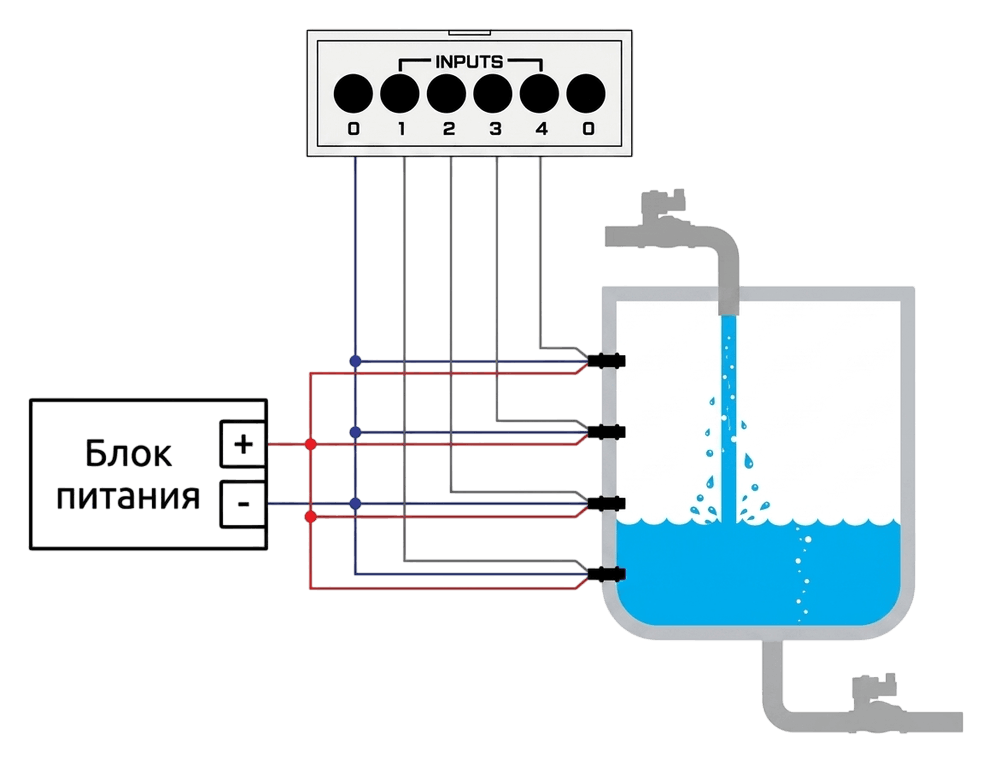

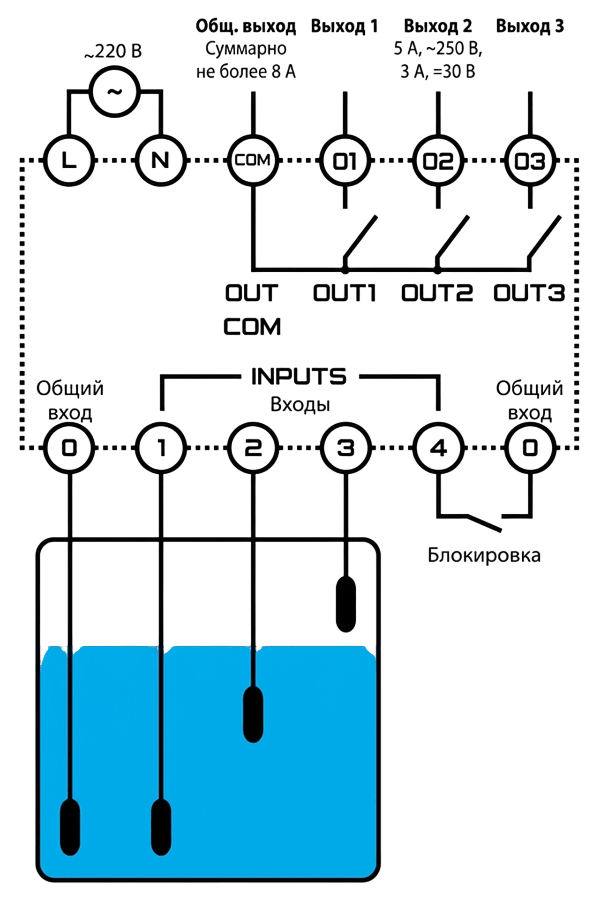

Подключение кондуктометрических датчиков
Подключение кондуктометрических датчиков Подключение кондуктометрических датчиков

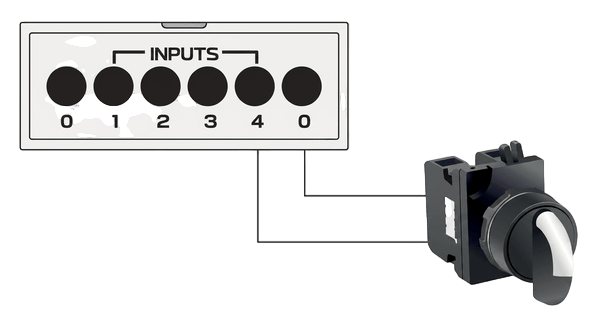

Вход блокировки/вход «Пуск/Стоп»
Вход блокировки/вход «Пуск/Стоп» каждого прибора необходимо подключать через отдельный «сухой контакт» Вход блокировки/вход «Пуск/Стоп» каждого прибора необходимо подключать через отдельный «сухой контакт»

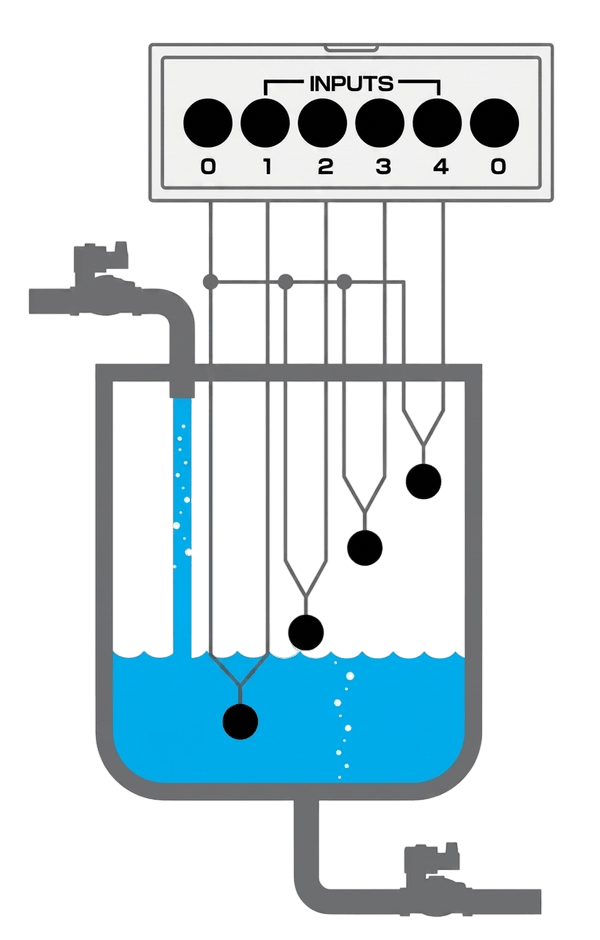

Поплавковые датчики
Поплавковые датчики Поплавковые датчики


Датчики протечки
Датчики протечки Датчики протечки


NPN-датчики
NPN-датчики Для питания NPN-датчиков нужен внешний БП
Макс. напряжение питания датчиков: =30 В

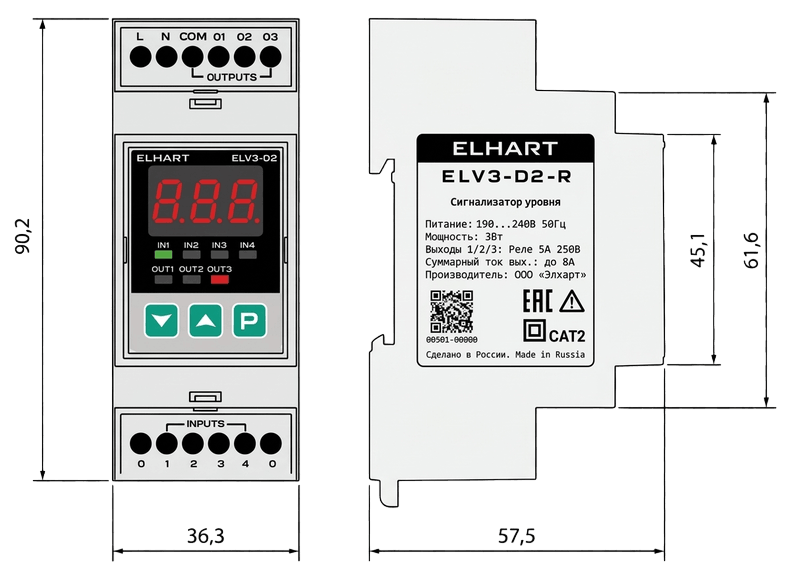

Габаритные размеры сигнализатора уровня ELHART ELV3

Габаритные размеры сигнализатора уровня ELHART ELV3, мм Габаритные размеры сигнализатора уровня ELHART ELV3, мм


Информация для заказа сигнализатора уровня ELHART серии ELV3

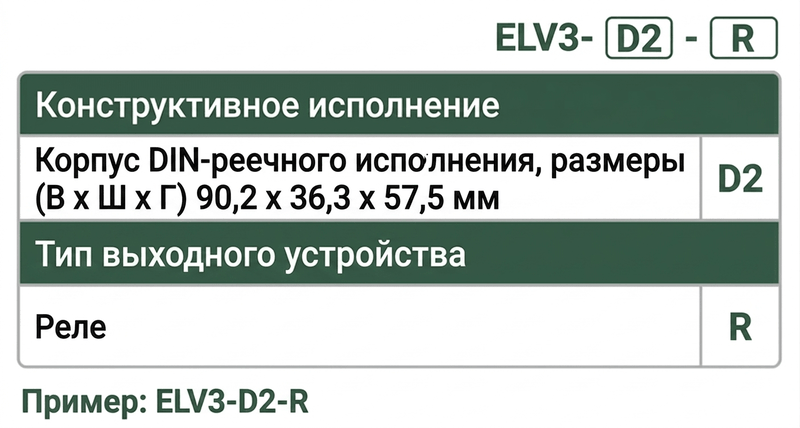

Информация для заказа Информация для заказа


Документация и ПО

Наименование Тип документа
Паспорт. Регуляторы уровня и контроллеры управления насосами ELV, EPL Паспорт
Руководство по эксплуатации. Трехканальный сигнализатор уровня ELV3-D2 Руководство по эксплуатации
Сводная таблица параметров. Сигнализатор уровня 3-х канальный ELV3-D2 (V1.2) Мануалы
Компоненты для автоматизации ELHART (2026 г.) Каталог
Библиотека EPLAN для приборов и датчиков ELHART (v2.9) Библиотека E-PLAN
3D модель ELV3-D2 CAD библиотека
Декларация о соответствии ТР ТС 004, 020 - Цифровые приборы серий ELV, EPL: ELV1-D2-R, ELV3-D2-R, ELV-POOL-D2-R, EPL1-D2-R Декларации о соответствии (ТС и ЕАЭС)
Заключение об идентификации специфических товаров (Республика Казахстан). Регуляторы уровня ELV Письмо
