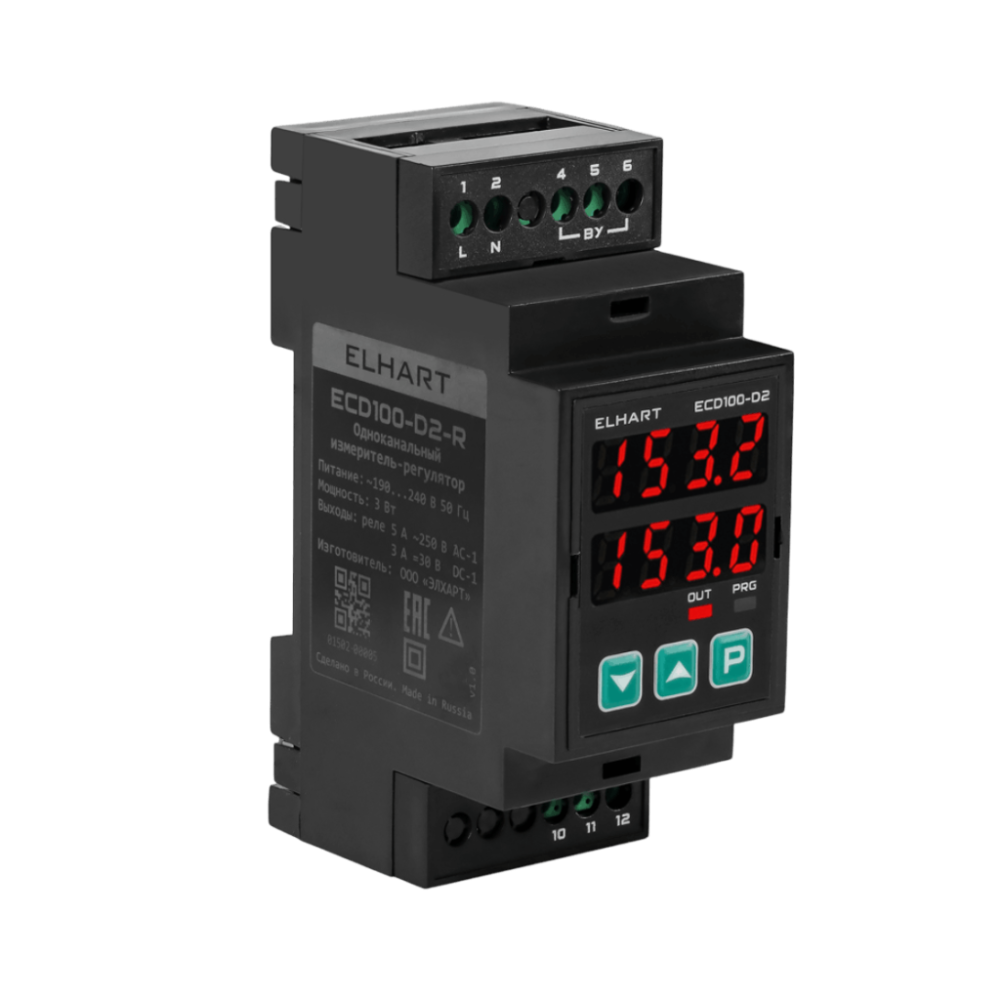

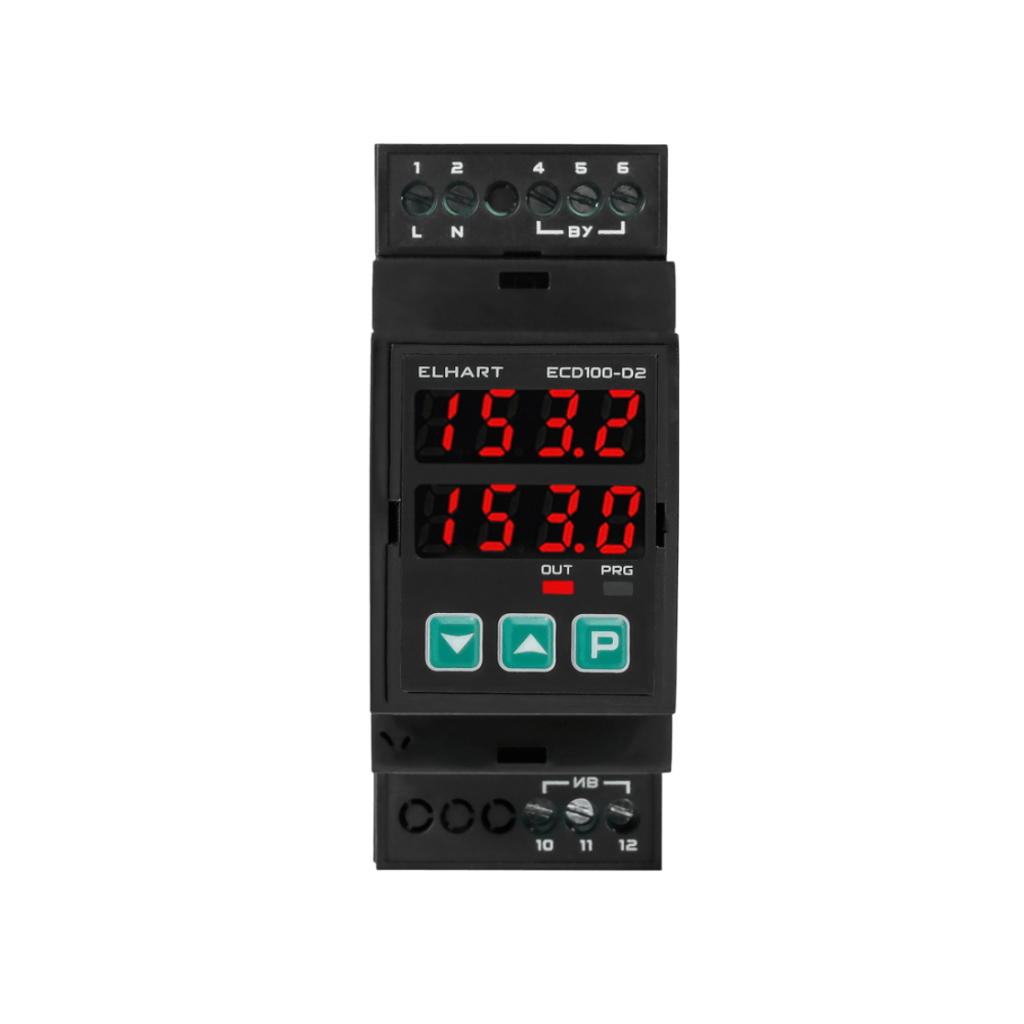

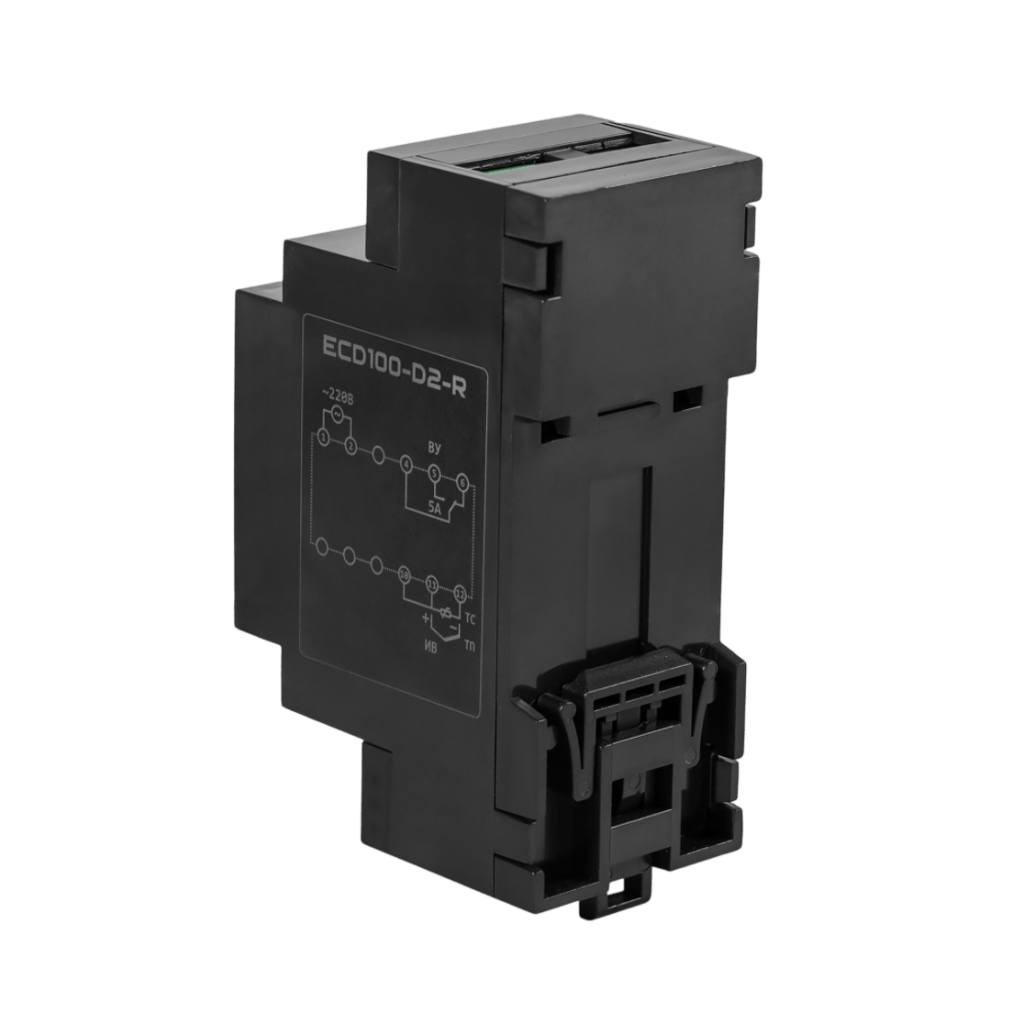

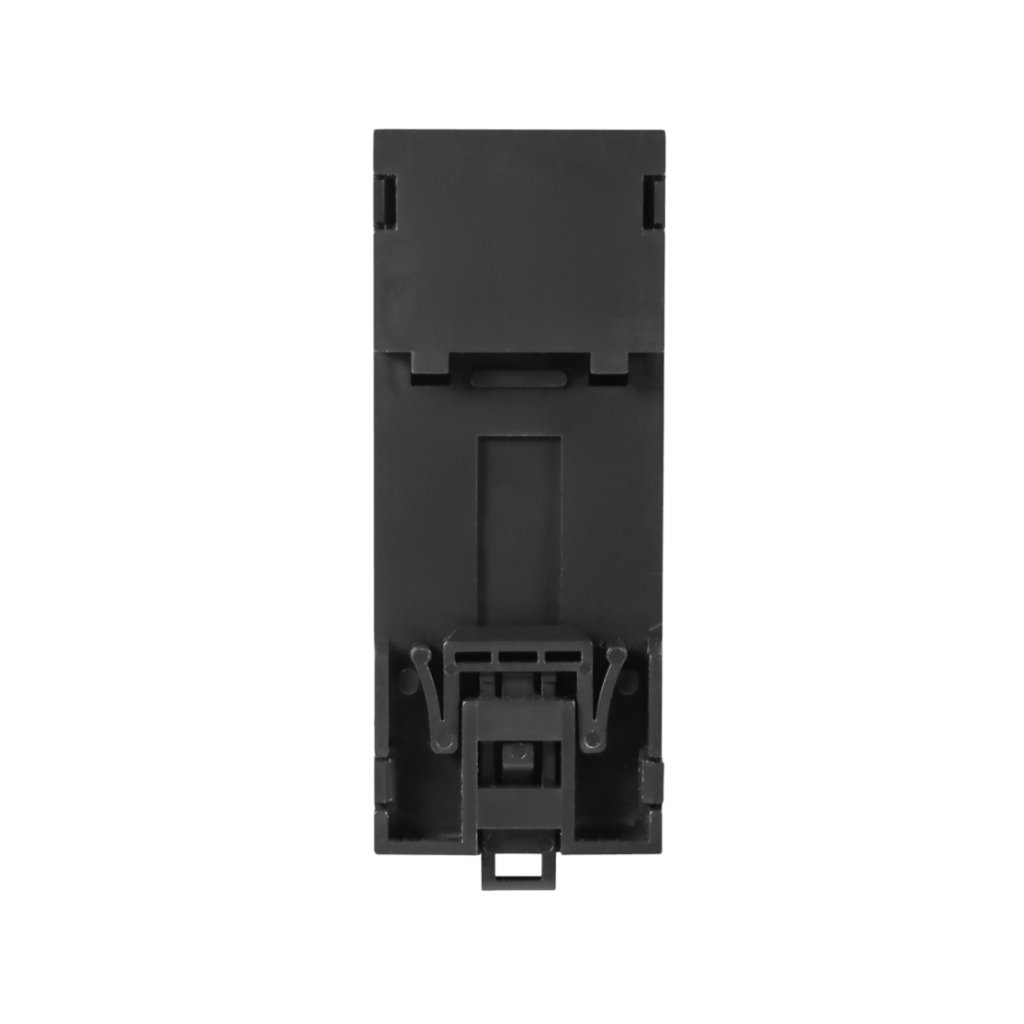

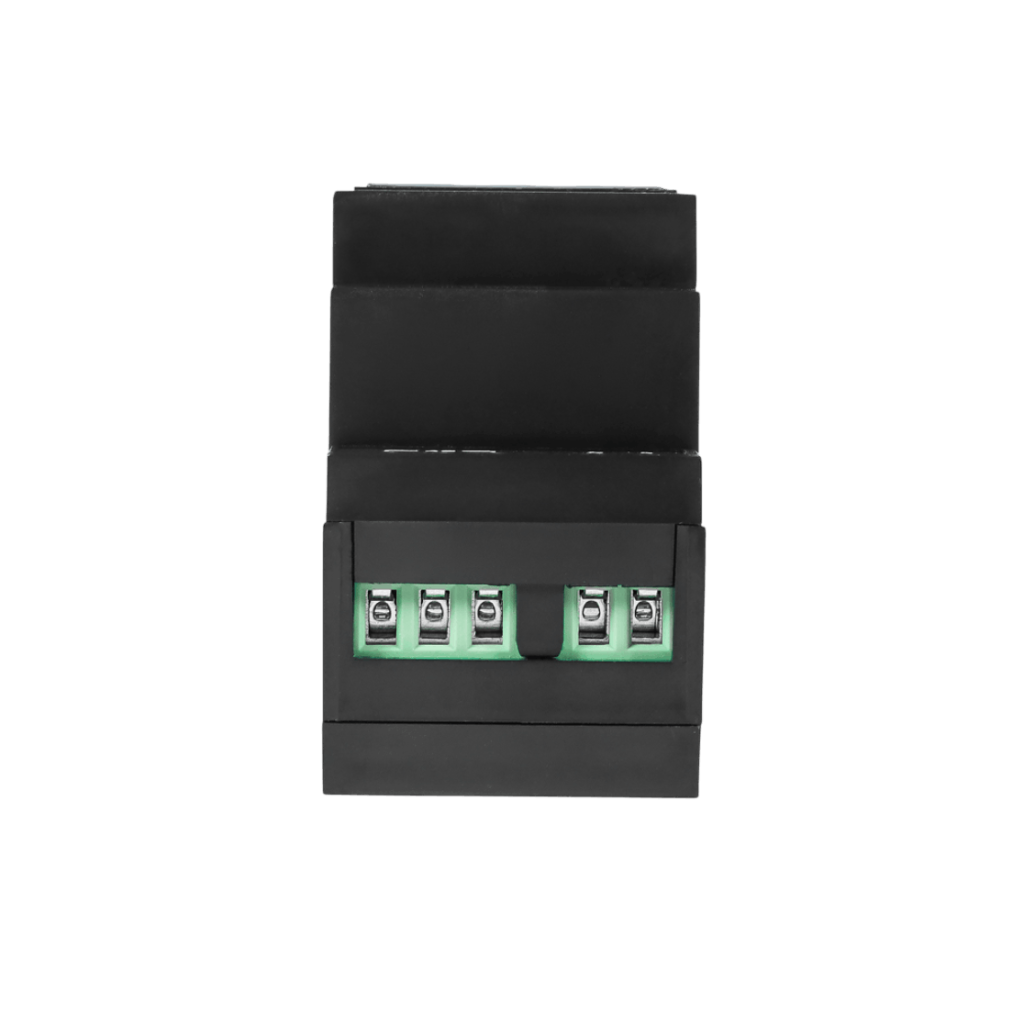

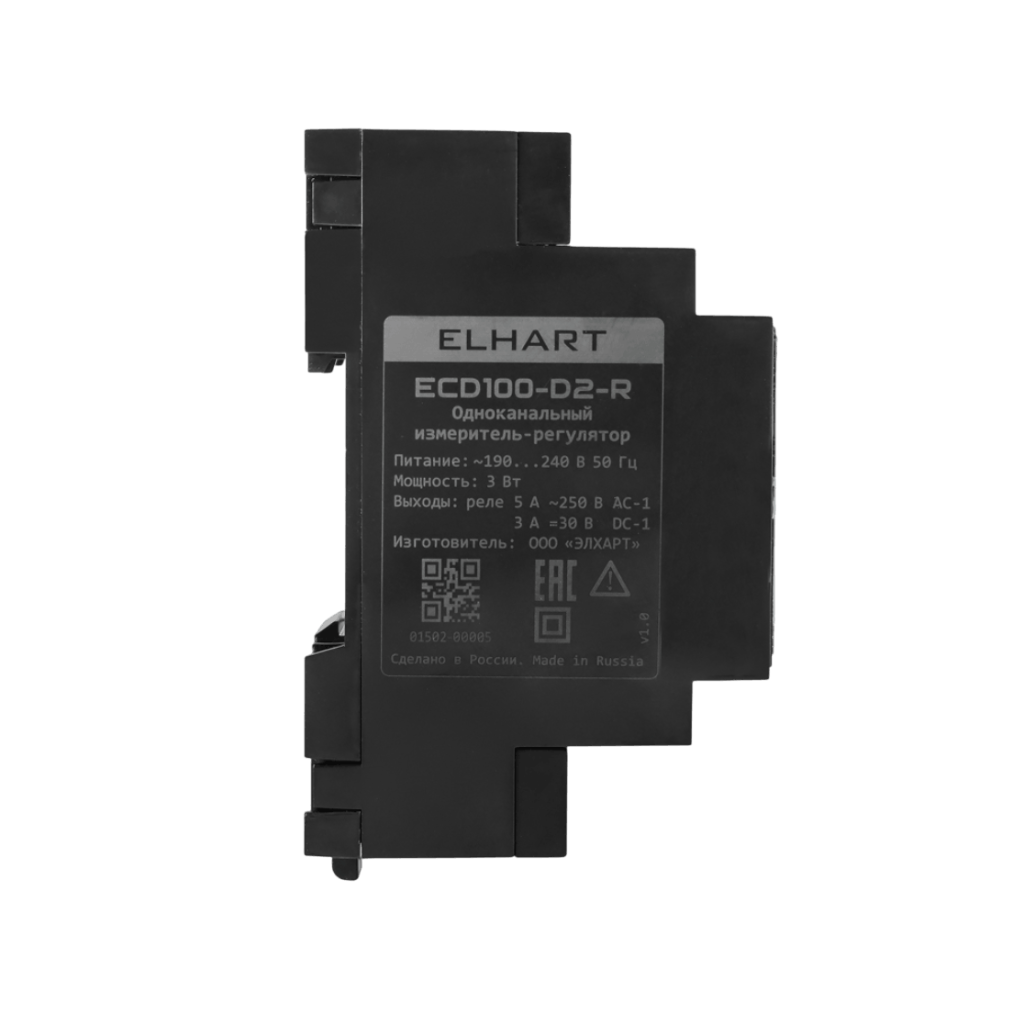

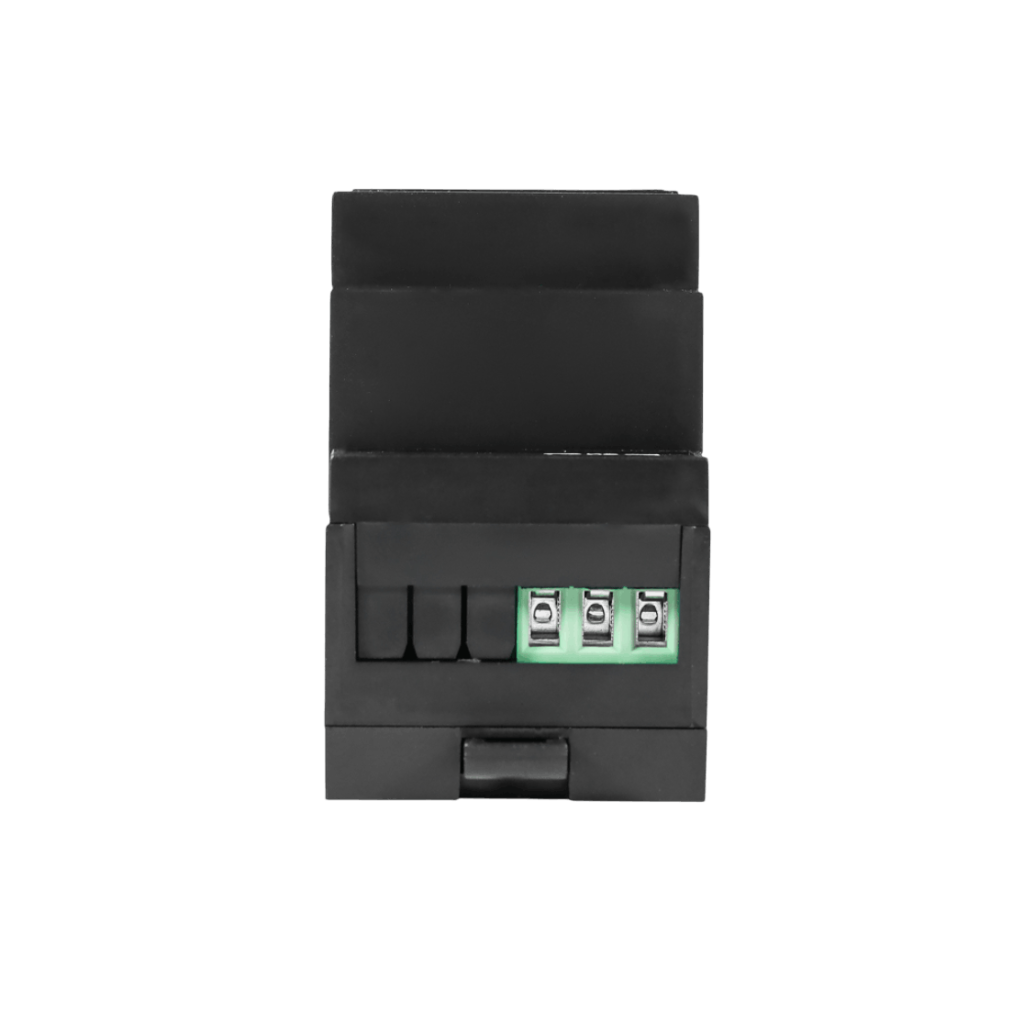

Измеритель-регулятор температуры ECD100-D2-R

Описание регулятора температуры ELHART серии ECD100

Одноканальный измеритель‑регулятор ELHART серии ECD100 (температура)

• Регулирование: двухпозиционное (ON/OFF).

• Контроль: нахождения температуры в заданном диапазоне или выхода за заданные пользователем пределы.

Термопары (ГОСТ Р 8.585‑2001)
L, J, K, N, S и B типа.

Термопреобразователи сопротивления (ГОСТ 6651‑2009, НСХ)
50М, 100П, Pt100, Pt1000.

Класс точности измерения температуры
±0,25%.

Выходное устройство
Электромагнитное реле с перекидным контактом (НО + НЗ).

Форм‑факторы

• Корпус на DIN‑рейку.

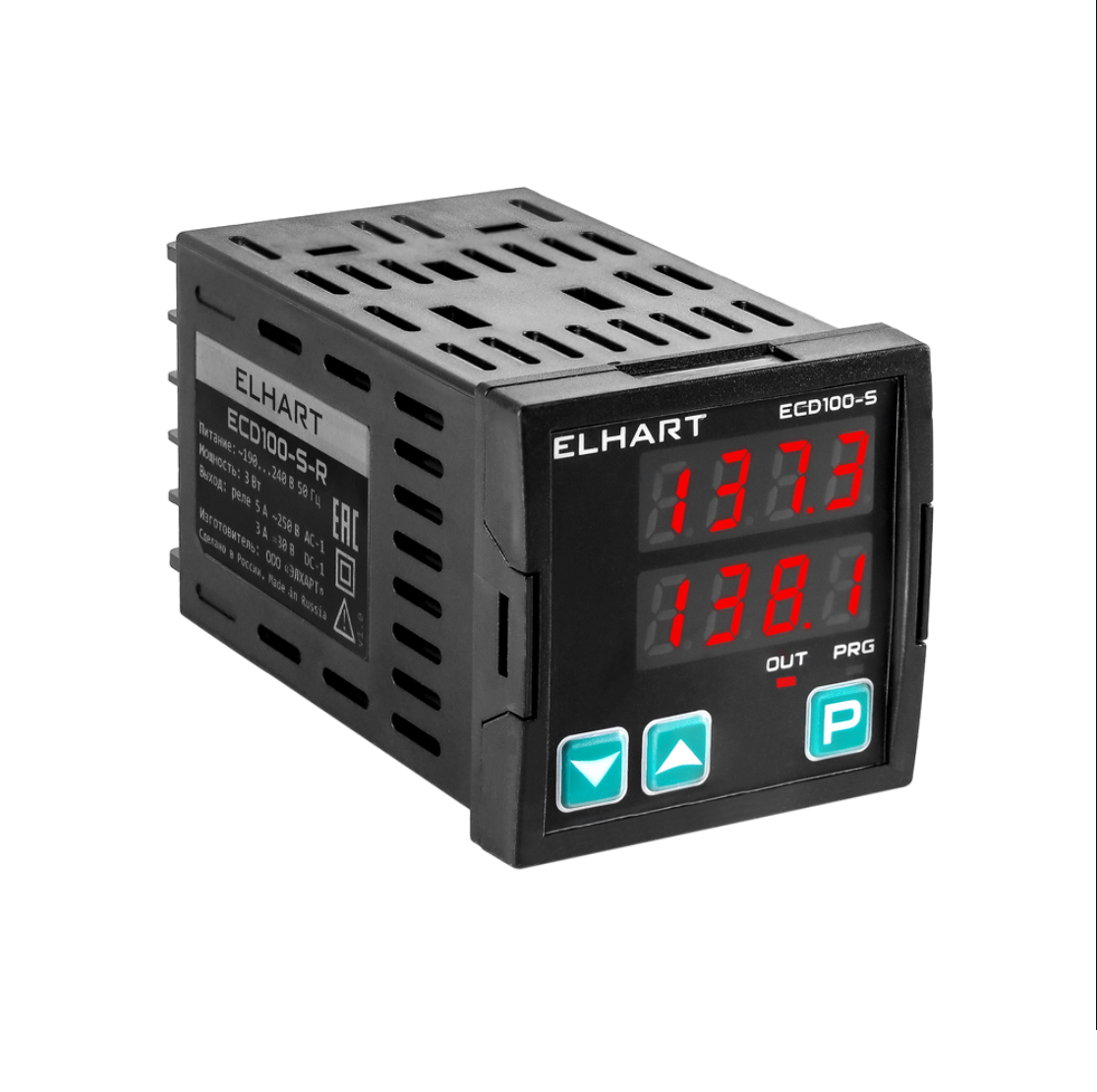

• Корпус щитового исполнения с лицевой панелью 48×48 мм.

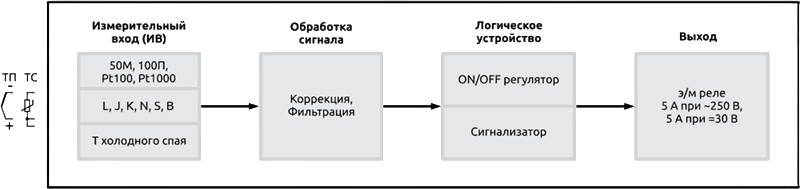

Функциональная схема регулятора температуры серии ECD100

Функциональная схема измерителя-регулятора температуры серии ECD100

Особенности измерителя-регулятора серии ECD100

Датчики температуры

• Термопреобразователи сопротивления: 50М, 100П, Pt100, Pt1000.

• Термопары: L, J, K, N, S, B.

Характеристики измерения

• Точность: ±0,25%.

• Период опроса измерительного входа: 0,3 с.

Режимы работы регулятора температуры

1. ON/OFF (двухпозиционный) с режимами «Нагреватель» и «Холодильник».

2. Сигнализатор (П-логика или U-логика).

Фиксация состояния выхода

• Фиксация включенного или выключенного состояния выхода при превышении температурой заданного порога.

• Сброс фиксации - вручную.

Корпуса
Два типоразмера:

• щитовой 48×48 мм;

• с креплением на DIN-рейку.

Дополнительные функции

• Задержка включения и отключения выхода.

• Блокировка кнопок управления (режим LOC).

• Защита пользовательских настроек паролем.

• Производство: Россия.

Коррекция измеренной температуры

• Предусмотрена коррекция показаний датчиков.

• Параметры коррекции: сдвиг и наклон характеристики датчика.

Регулирование по двухпозиционному закону

ECD100 обеспечивает регулирование температуры по двухпозиционному (ON/OFF) закону в режимах «Нагреватель» и «Холодильник».

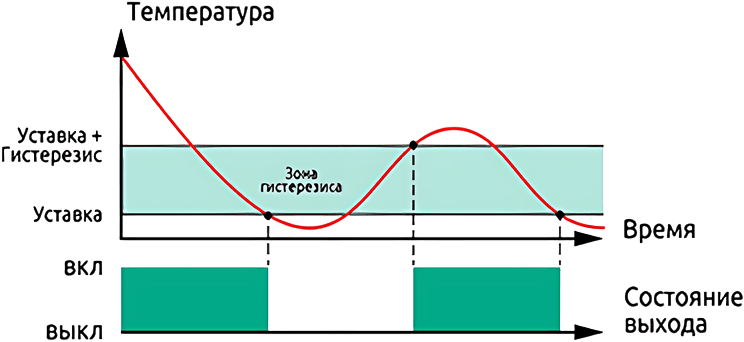

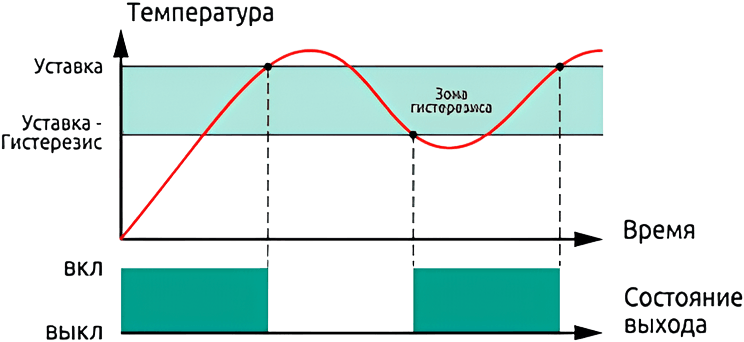

Пример работы в режиме «Нагреватель»

Пример работы в режиме «Холодильник»

Сигнализатор (П-логика или U-логика)

ECD100 работает как сигнализатор в режиме «П-логики» или «U-логики».

Функция - отслеживание нахождения измеренной температуры в заданном пользователем интервале.

Состояние выхода

• Включен при нахождении температуры в зоне гистерезиса (П-образная логика).

• Включен при нахождении температуры вне зоны гистерезиса (U-образная логика).

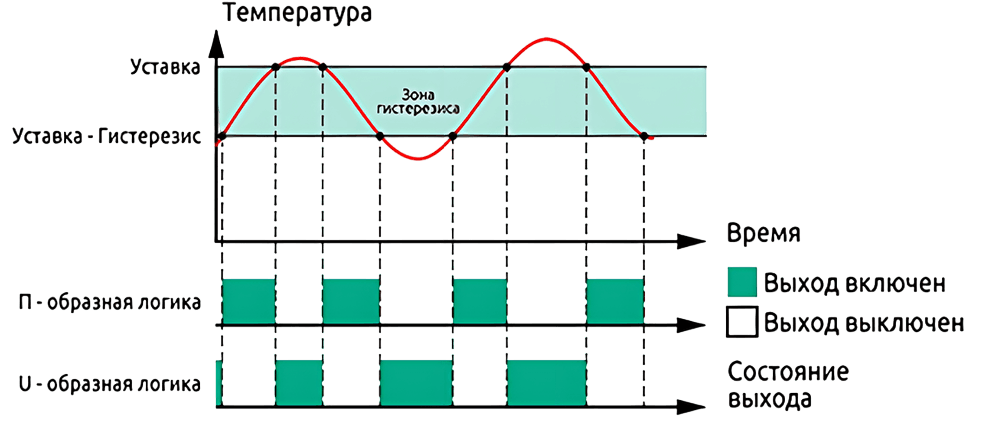

Пример работы ECD100 в режиме сигнализатора

Защита параметров и настроек регулятора

Уровни защиты:

• Пароль на все настраиваемые параметры.

• Ограничение допустимого диапазона уставки. Пример: управление вентиляционной установкой - диапазон +15…+27 °С.

• Блокировка кнопок лицевой панели (режим LOC). При нажатии любой кнопки – сообщение о блокировке экрана. Включение и отключение - одновременное нажатие кнопок «ВНИЗ» и «ВВЕРХ».

Защита оборудования от перегрева

• Встроенное реле с перекидным контактом (НО+НЗ).

• Поддержка датчиков температуры, включая высокотемпературные термопары типа S (ТПП) и В (ТПР). Защита оборудования, работающего при температуре более +1000 °С.

• Фиксация включенного или выключенного состояния выхода при превышении аварийной температуры. Отключение выхода - только вручную: одновременное нажатие и удержание кнопок «ВНИЗ» и «P» в течение 3 секунд.

Технические характеристики регулятора температуры серии ECD100

* - при отсутствии компенсации температуры холодного спая.

** - относительно (+20±5) °С.

Схемы подключения измерителя-регулятора серии ECD100

Схема подключения регулятора ECD100-S-R

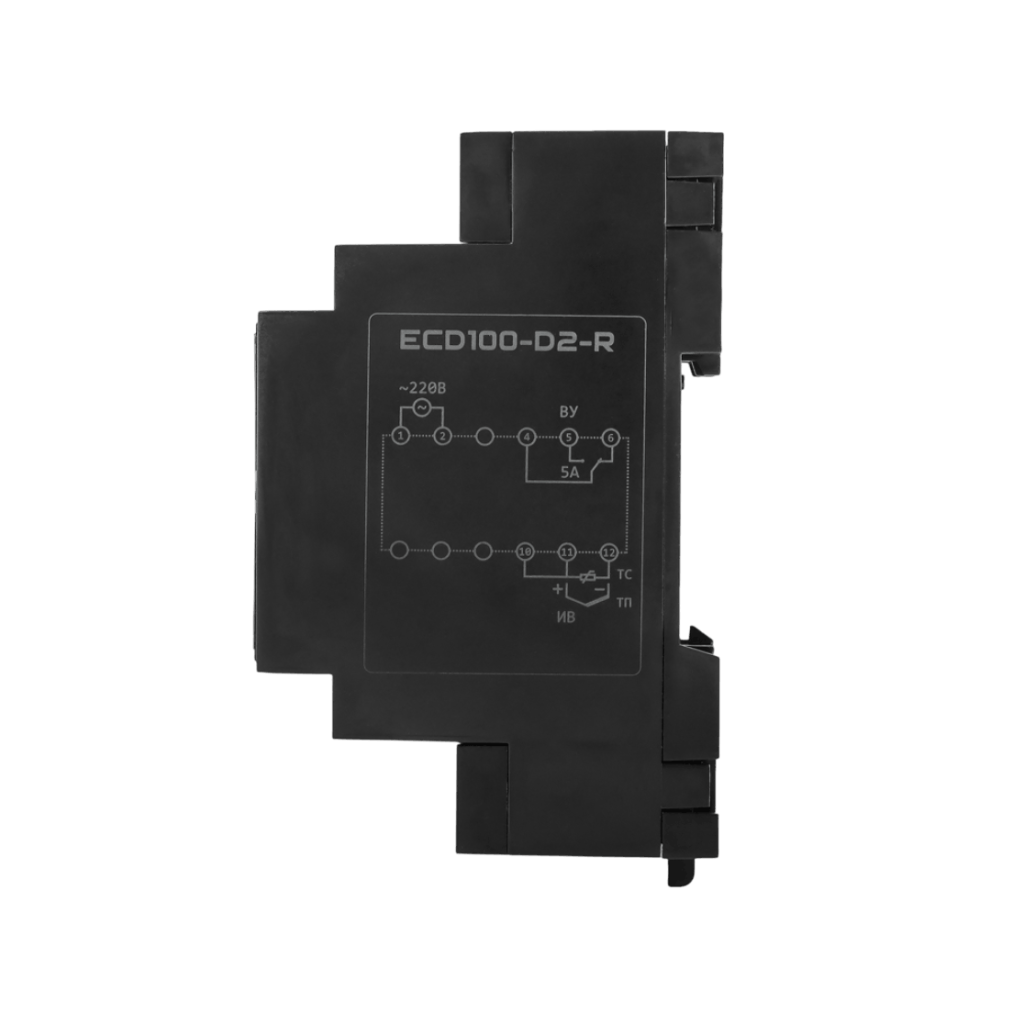

Схема подключения регулятора ECD100-D2-R

Габаритные размеры измерителя-регулятора ELHART ECD100

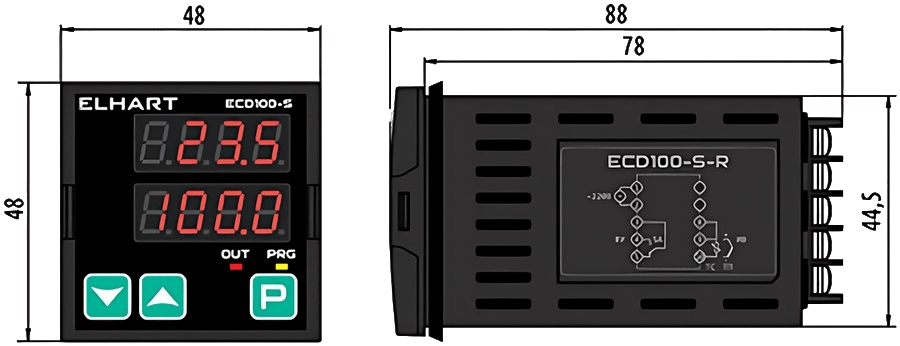

Габаритные размеры регулятора щитового исполнения ECD100-S-R, мм

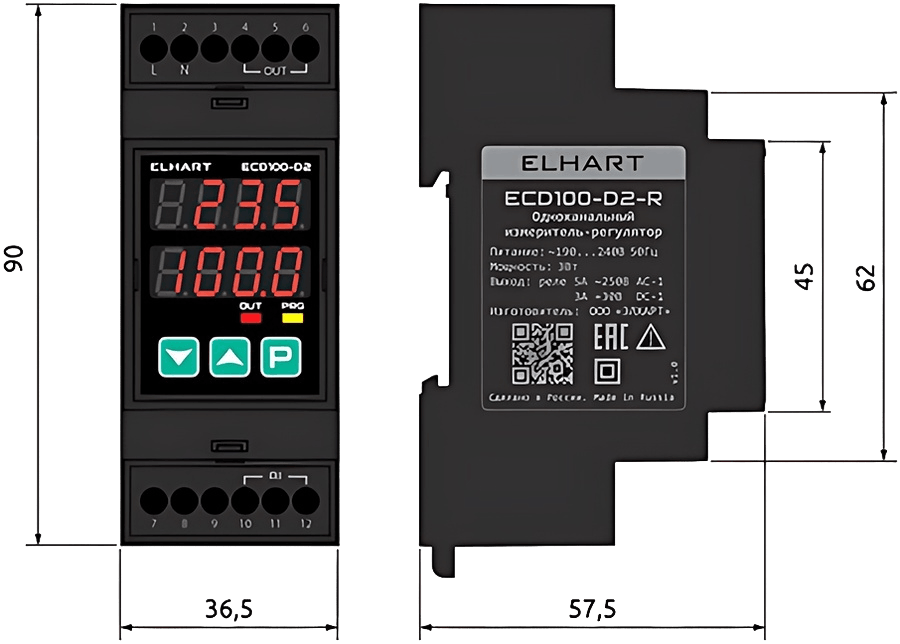

Габаритные размеры регулятора DIN-реечного исполнения ECD100-D2-R, мм
