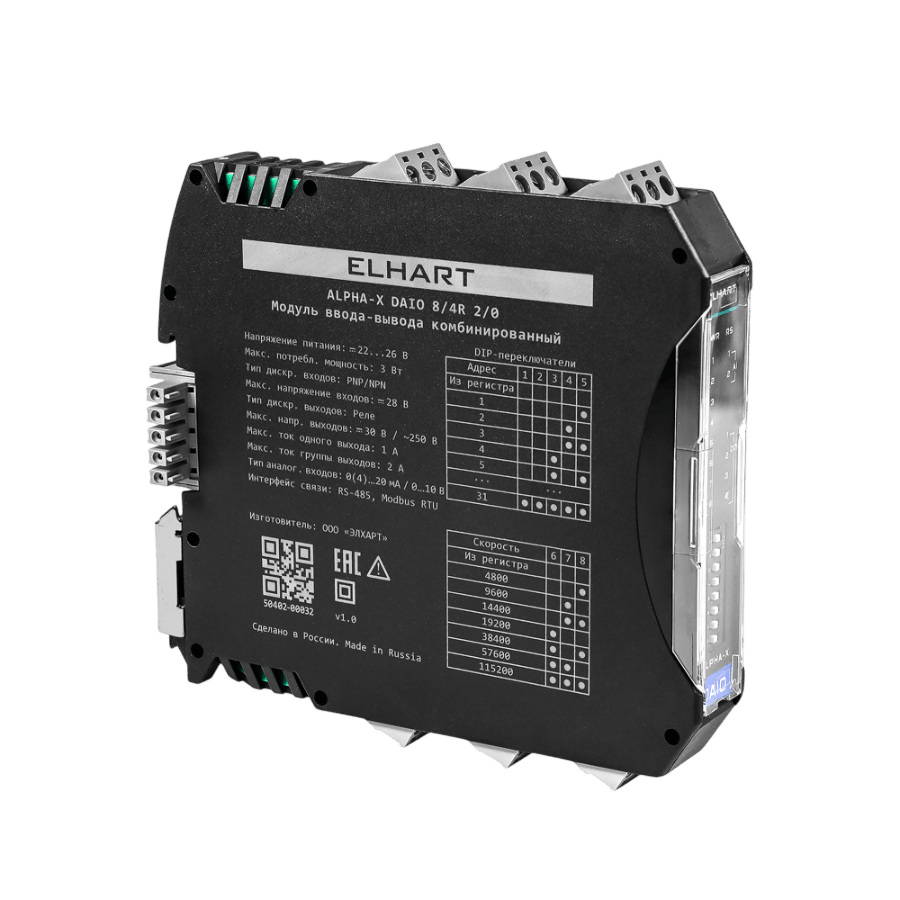

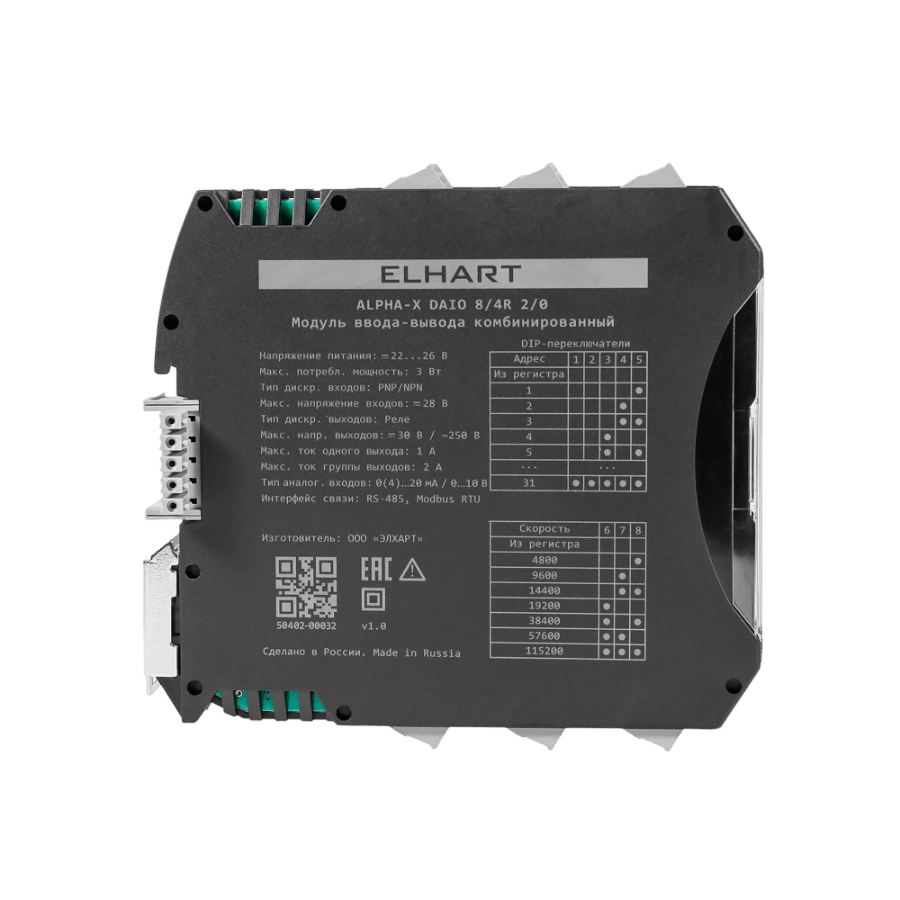

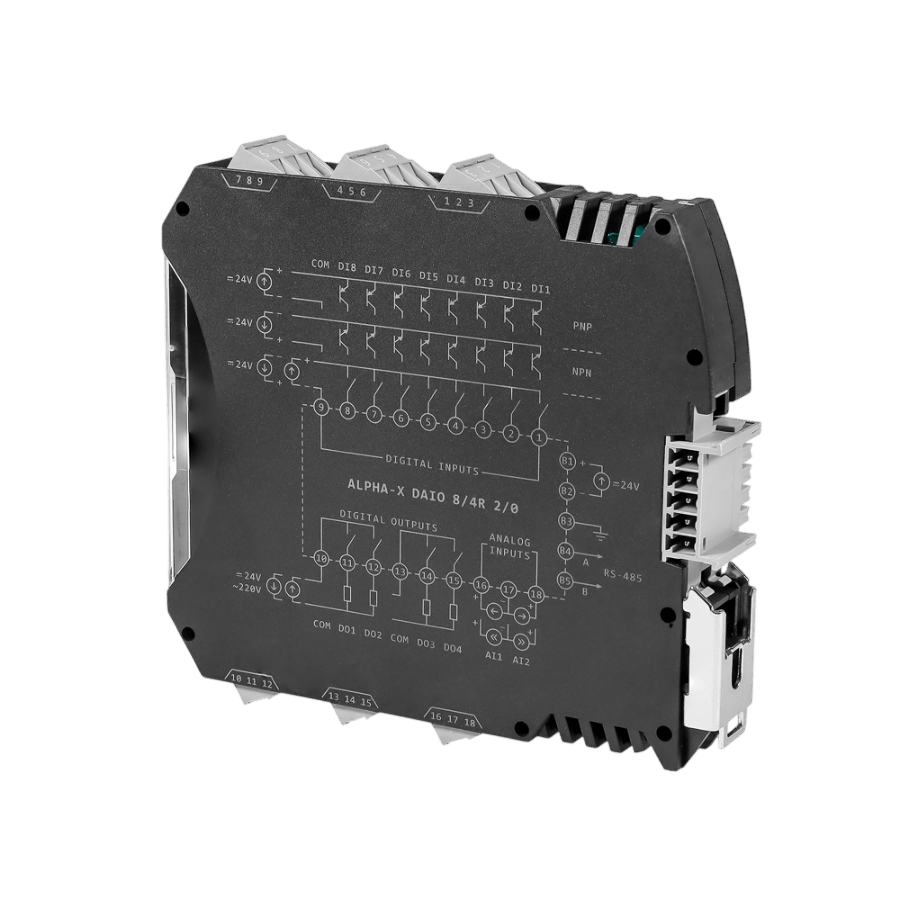

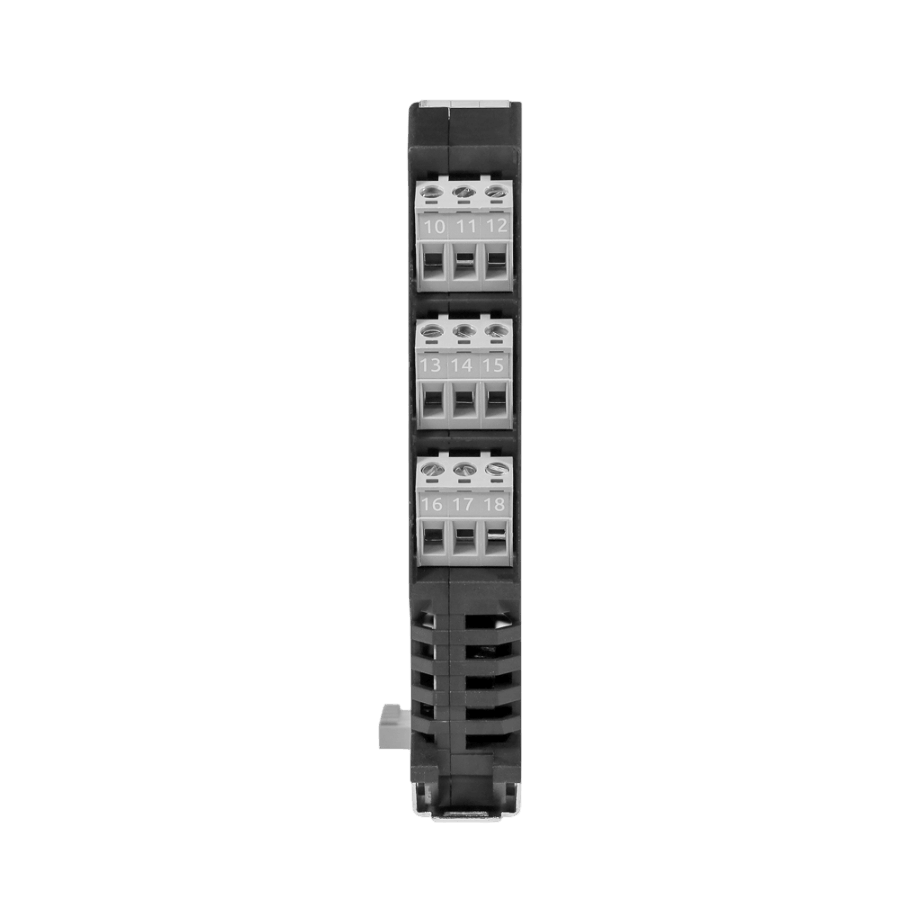

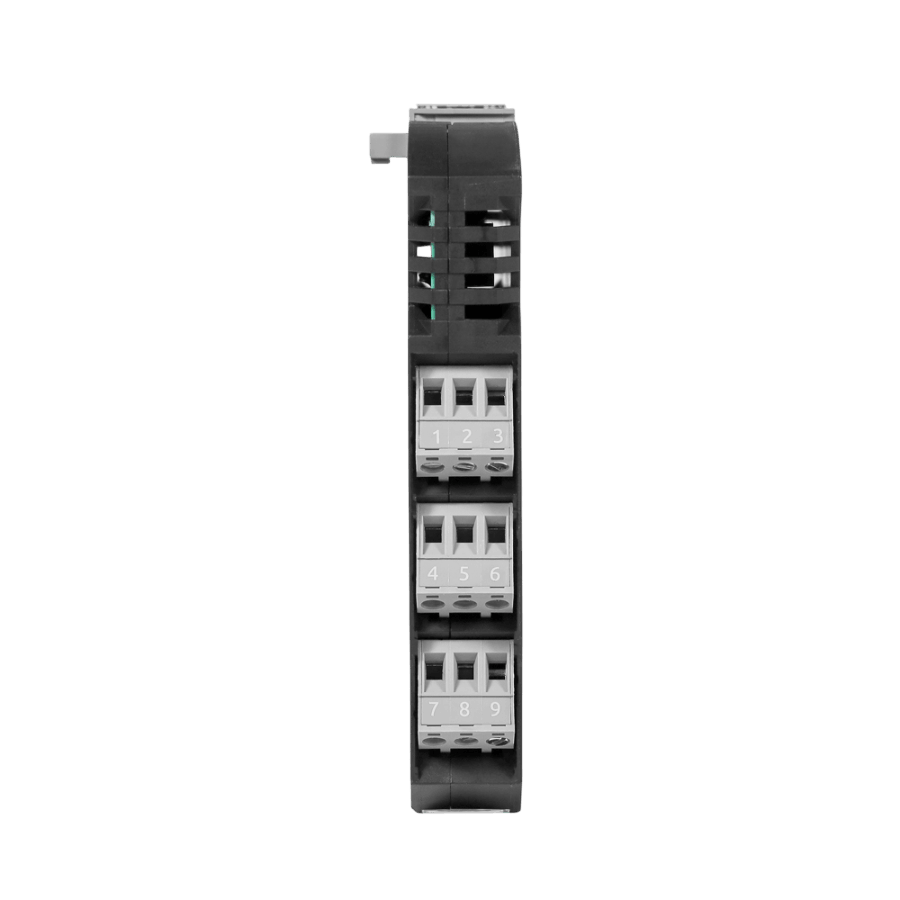

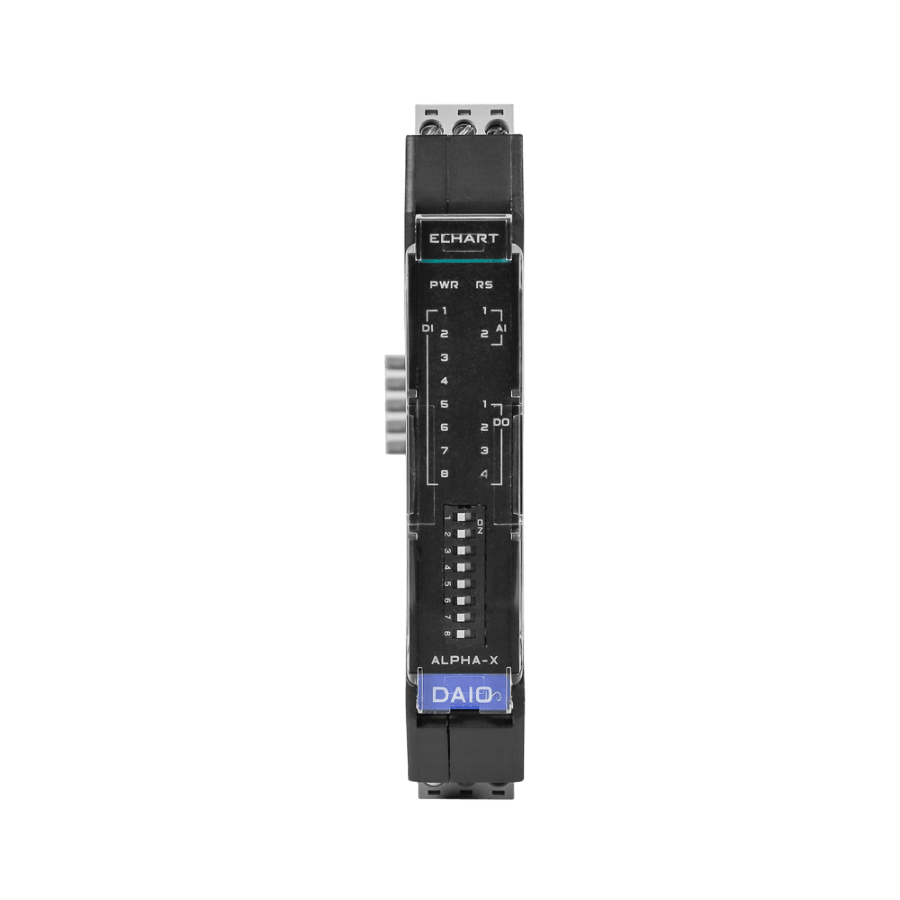

Alpha-X DAIO 8/4R 2/0 Модуль ввода-вывода комбинированный

Внимание! Если модули Alpha-X планируется использовать отдельно от ПЛК Alpha-X, то для подключения питания и RS-485 дополнительно требуется приобрести терминальный клеммник TB-PS.

Описание комбинированных модулей ввода/вывода ELHART серии Alpha-X

Модули ввода / вывода комбинированных сигналов Alpha-X предназначены для преобразования логических состояний внешних устройств и датчиков в цифровой вид (ввод комбинированных сигналов), а также для преобразования цифровых сигналов от устройств управления в физический контакт и сигналы тока и напряжения, для коммутации и управления внешними устройствами (вывод комбинированных сигналов).

Чаще всего модули Alpha-X применяются для расширения входов / выходов ПЛК, для подключения предусмотрен интерфейс связи RS-485. Модули работают по протоколу Modbus RTU, что позволяет использовать их как с ПЛК ELHART, так и с ПЛК других производителей, поддерживающих протокол Modbus RTU.

Для удобной настройки модулей предусмотрено бесплатное программное обеспечение - Конфигуратор ELHART.

Настройка модулей с помощью конфигуратора ELHART

Модификации комбинированных модулей ввода/вывода

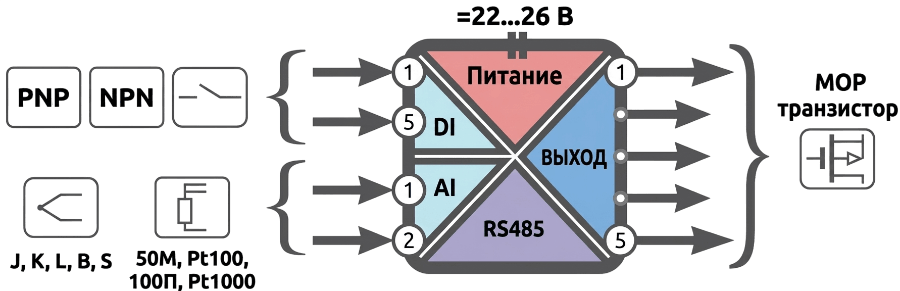

Функциональная схема Alpha-X DAIO 5/5P 2T/0

Модуль Alpha-X DAIO 5/5P 2T/0 предназначен для применений, где помимо контроля температур требуется и дискретная логика. Модуль имеет два аналоговых входа для подключения датчиков температур, а также 5 дискретных входов и 5 дискретных выходов транзисторного типа. К аналоговым входам можно подключить датчики температуры типа термопар J, K, L, B, S или термометров сопротивления 50М, Pt100, 100П, Pt1000. При этом приведенная погрешность измерения по аналоговым входам составляет не более 0,25%. Модуль имеет гальваническую развязку 1500 В между питанием и коммуникационным интерфейсом RS-485, аналоговыми и дискретными входами, а также дискретными выходами.

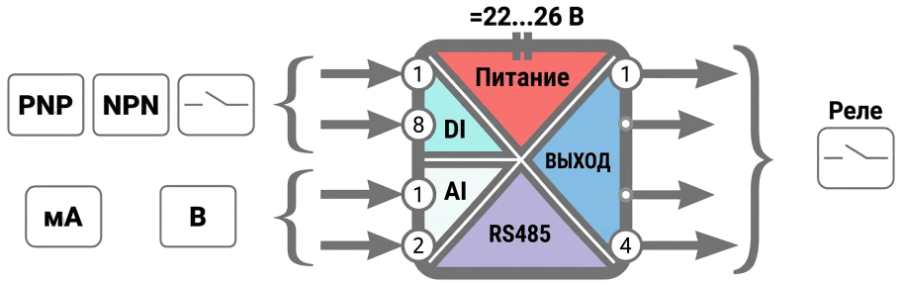

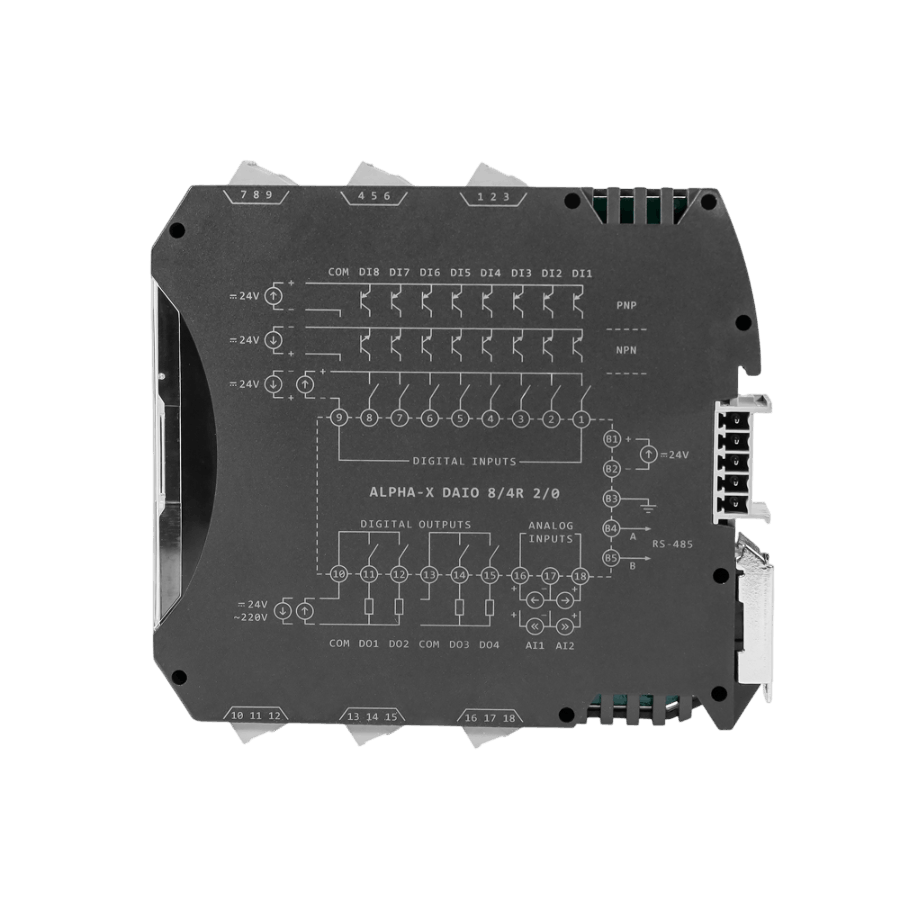

Функциональная схема Alpha-X DAIO 8/4R 2/0

Модуль Alpha-X DAIO 8/4R 2/0 имеет два канала для подключения аналоговых унифицированных сигналов тока и напряжения: 0(4)…20 мА и 0…10 В. Приведенная погрешность измерения аналоговых сигналов составляет не более 0,1%. Помимо аналоговых входов, данный модуль имеет 8 дискретных входов и 4 дискретных выхода релейного типа. Показания аналоговых сигналов возможно считывать как в целочисленном формате, так и в виде числа с плавающей точкой. Помимо этого модуль имеет два 32-битных счетчика, способных подсчитывать сигналы с частотой не более 4 кГц. Данные по всем каналам доступны для считывания по интерфейсу RS-485, протокол Modbus RTU.

Особенности комбинированных модулей ввода/вывода ELHART серии Alpha-X

• Общая шина питания и интерфейса с максимальной скоростью до 256000 бит/с.
• Единая карта регистров для всех модулей.
• Гальваническая развязка между дискретными входами / аналоговыми входами / питанием / интерфейсом связи / дискретными выходами.
• Возможность получения аналоговых показаний как в целочисленном формате, так и в виде числа с плавающей точкой.
• Возможность активации режекторного фильтра сигналов для подавления помех аналоговых унифицированных сигналов на частоте 50 Гц.
• Определение обрыва датчика для термометров сопротивления.
• Поддержка термопар типа J, K, L, B, S и термометров сопротивления 50М, Pt100, 100П, Pt1000 для температурных входов.
• 32-битный счётчик и частотомер на каждую группу из 4-х дискретных входов, подсчёт сигналов с частотой до 4 кГц.
• Возможность генерации ШИМ-сигнала для всех дискретных выходов. Минимальный период: 100 мс для транзисторных выходов, 1 с для релейных.
• Поддержка битовых Modbus-функций 01 (0×01), 05 (0×05) и 15 (0×0F) для чтения состояний дискретных входов и установки дискретных выходов.
• Удобная конфигурация модулей с помощью интерактивного ПО «Конфигуратор ELHART».
• DIP-переключатели для оперативной настройки параметров связи.
• Компактный корпус и большое количество каналов ввода/вывода на модуль.
• Возможность настройки безопасного состояния выходов при потере связи.

Примеры использования комбинированных модулей ввода/вывода сигналов ELHART серии Alpha-X

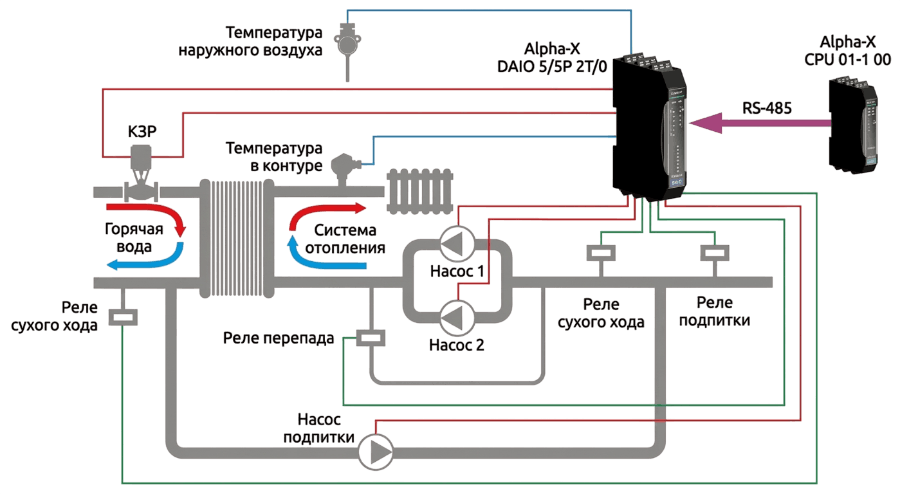

Отопительный контур

Комбинированный модуль - управление тепловым пунктом

Конфигурация модуля Alpha-X DAIO 5/5P 2T/0 хорошо подходит для использования в контурах отопления и горячего водоснабжения. Программа управления заложена в ПЛК Alpha-X CPU, а модуль Alpha-X DAIO 5/5P 2T/0 получает управляющие сигналы по RS-485. Модуль имеет два входа для подключения датчиков температуры воды в контуре и температуры наружного воздуха. Дискретные выходы модуля используются для управления КЗР, а также циркуляционными насосами и насосом подпитки. Дискретные входы используются для контроля состояния системы, защиты и переключения насосов при аварийных ситуациях.

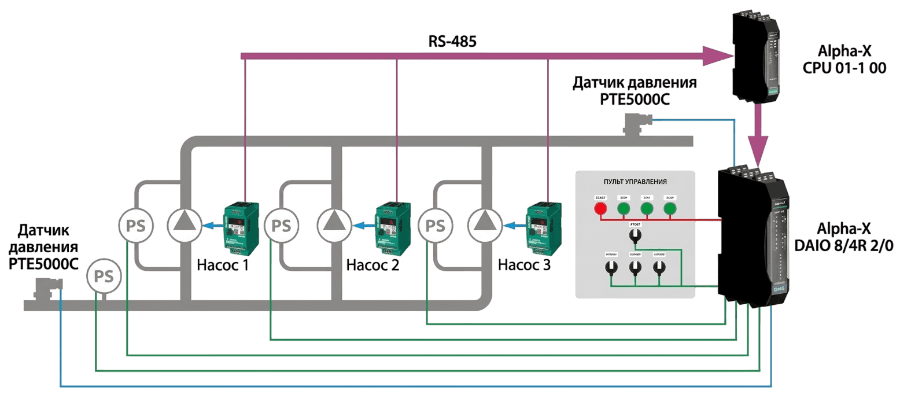

Система поддержания перепада давления

Комбинированный модуль в системе поддержания перепада давления

Для поддержания постоянной величины перепада давления используются два датчика давления, подключенные к аналоговым входам модуля Alpha-X DAIO 8/4R 2/0. Данные с модуля передаются на ПЛК, который по интерфейсу RS-485 задает необходимую частоту насосам с помощью частотных преобразователей. Дискретные входы модуля используются для контроля аварий насосов с помощью реле давления. Свободные дискретные входы и выходы отведены под пульт управления.

Технические характеристики комбинированных модулей ввода/вывода ELHART серии Alpha-X

Габаритные размеры комбинированных модулей ввода/вывода ELHART серии Alpha-X

Габаритные размеры комбинированных модулей ввода/вывода ELHART серии Alpha-X, мм

Схемы подключения комбинированных модулей ввода/вывода ELHART серии Alpha-X

Модуль ввода комбинируемый Alpha-X DAIO

Схема подключения модуля Alpha-X DAIO 5/5P 2T/0

Схема подключения модуля Alpha-X DAIO 8/4R 2/0

Клеммник терминальный для шины Alpha-X TB-PS

Подключение клеммы TB-PS (питание и RS-485)

Клемма Описание B1 Напряжение питание, U (+) B2 Напряжение питание, U (-) B3 Защитное заземление, GND B4 Интерфейс RS-485, A (+) B5 Интерфейс RS-485, B (-)

Монтаж модулей аналогового ввода/вывода ELHART серии Alpha-X

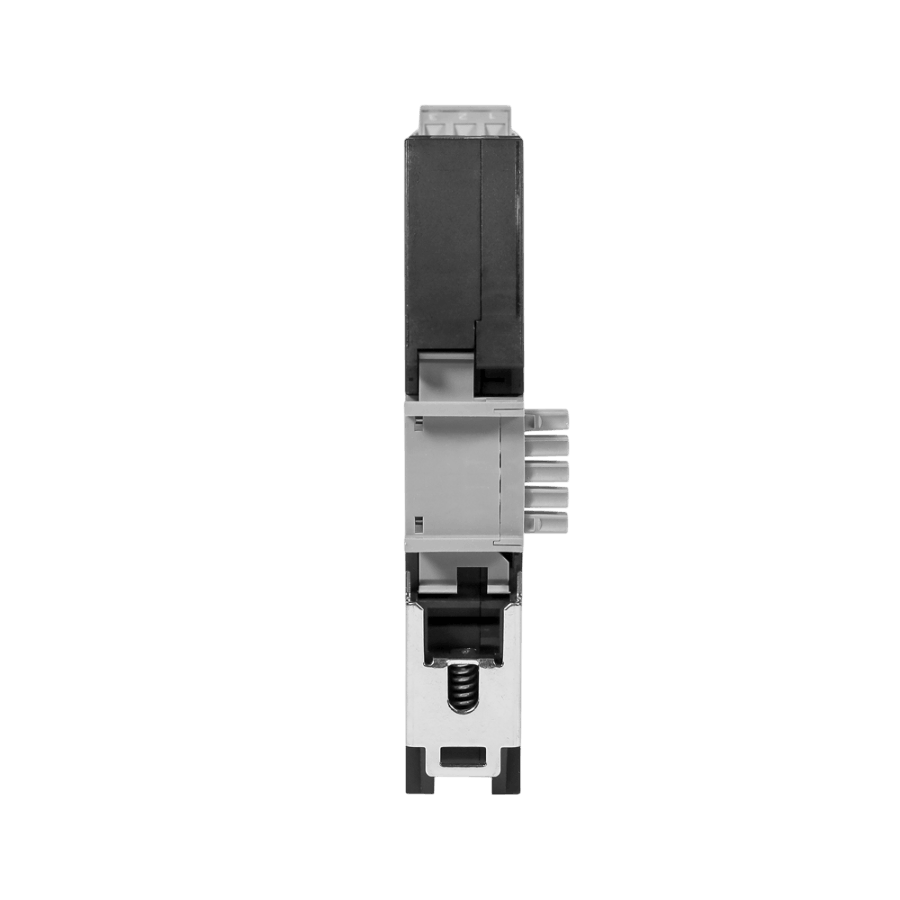

Монтаж модулей серии Alpha-X при помощи клеммников

Alpha-X предназначены для установки на DIN-рейку. При монтаже модули подключаются друг к другу с помощью клеммников TB-BUS, образуя группу, связанную единой шиной. Данная шина используется для подачи питания на все модули в группе, а также связывает их интерфейсы RS-485 в одну сеть. Одна группа может включать до 31 модулей. Клеммник TB-BUS входит в комплект и поставляется с каждым модулем.

Для подачи напряжения на шину, а также для подключения внешнего устройства с интерфейсом RS-485, используется клеммник TB-PS. На одну группу модулей потребуется один TB-PS. Данный клеммник входит в комплект поставки только ПЛК Alpha-X CPU, поэтому если планируется использовать модули ввода-вывода Alpha-X с другим ПЛК, клеммник TB-PS требуется приобрести отдельно.

Модули Alpha-X имеют съемные клеммники (TB-IO) для подключения входов-выходов, что добавляет удобство при монтаже. Эти клеммники всегда идут в комплекте с модулями.

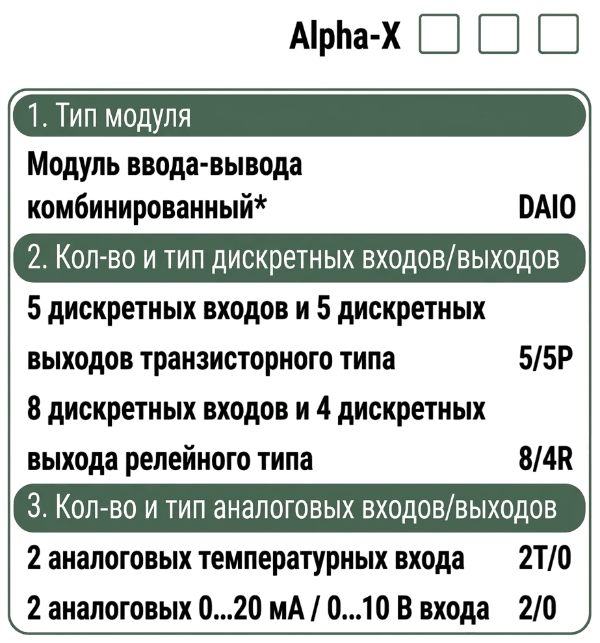

Информация для заказа комбинированных модулей ввода/вывода серии Alpha-X
