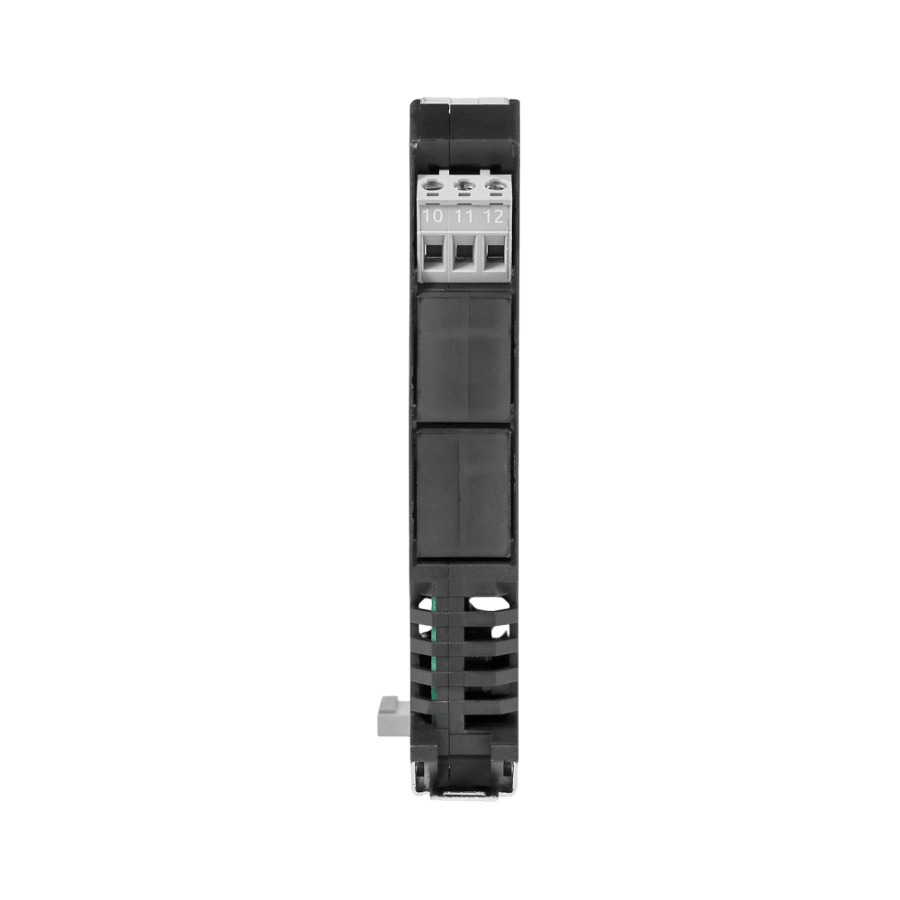

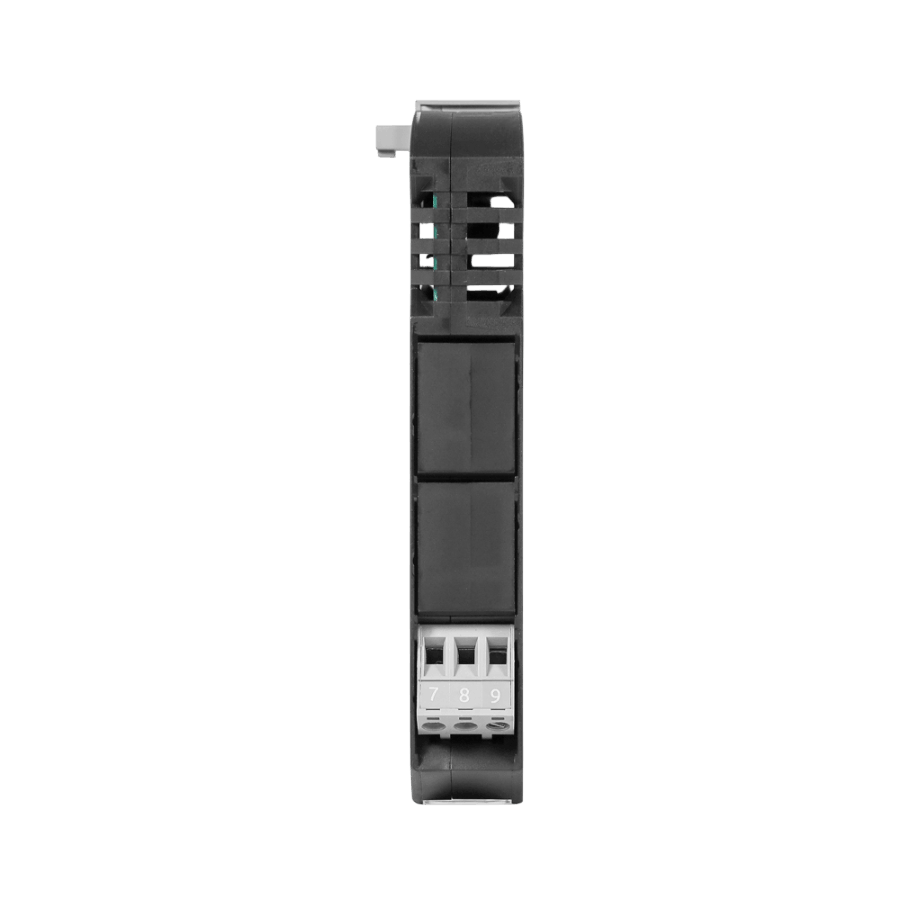

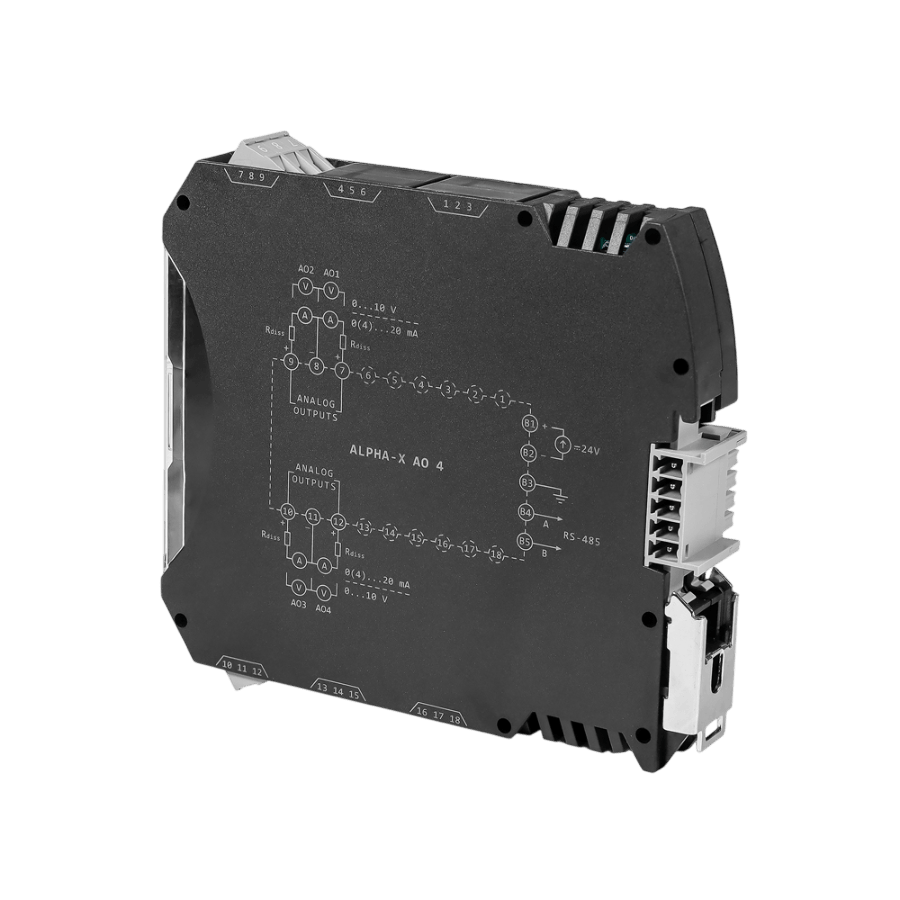

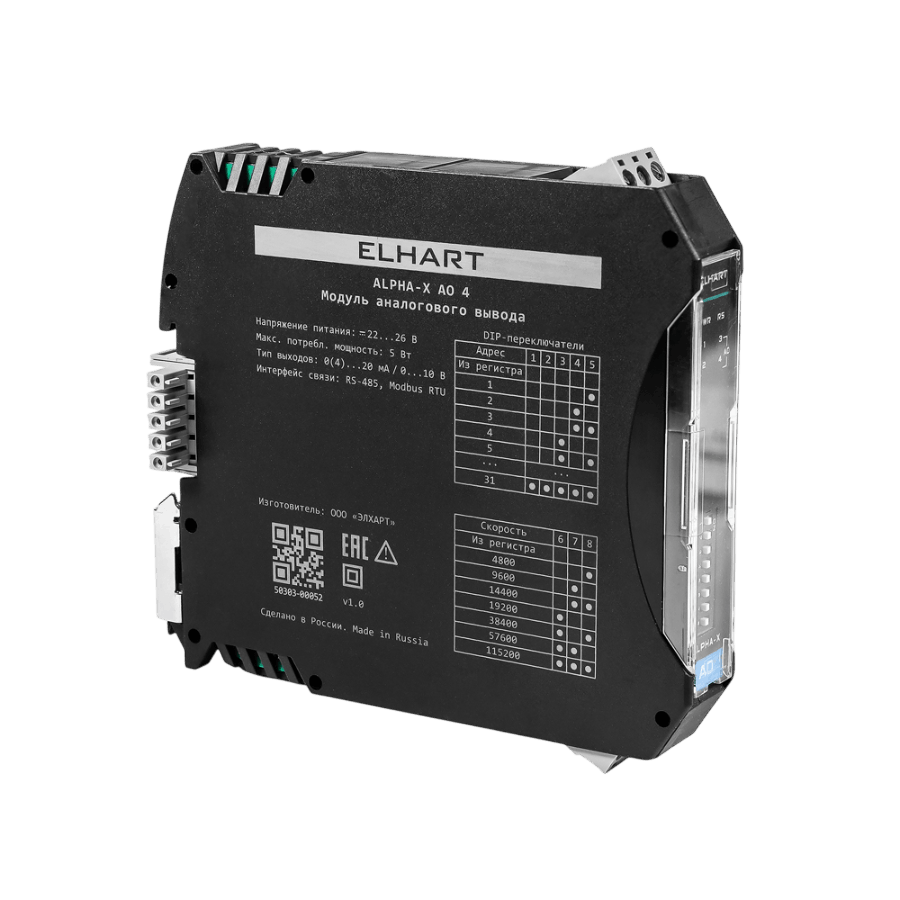

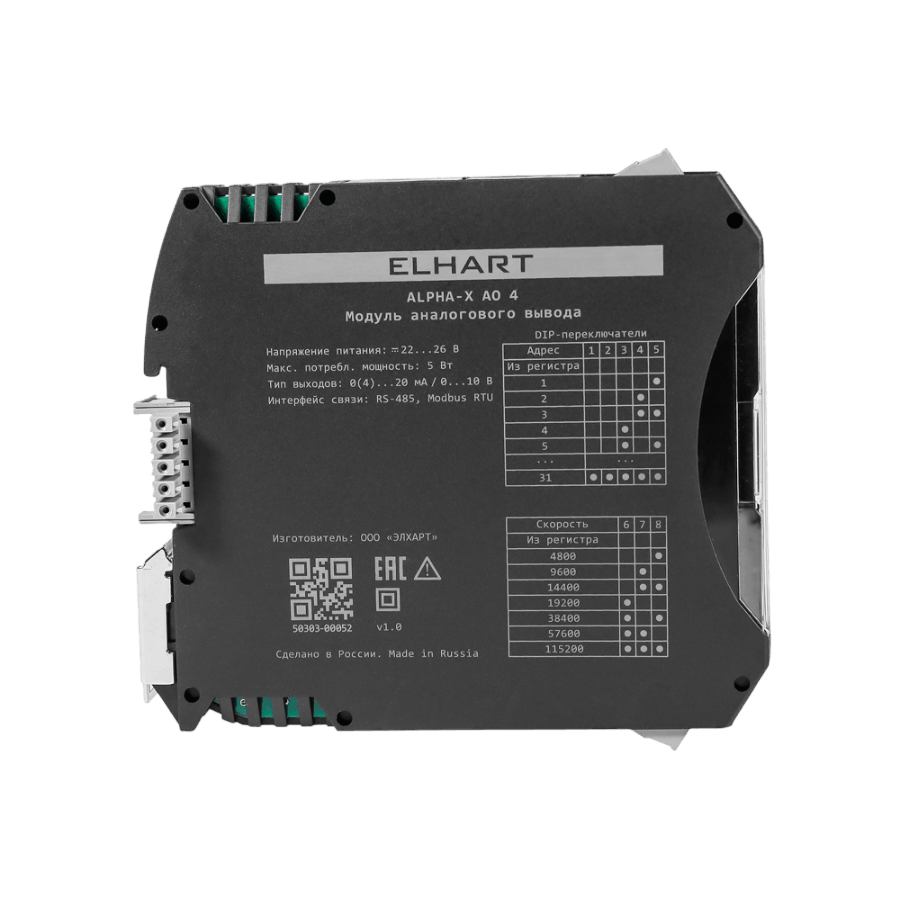

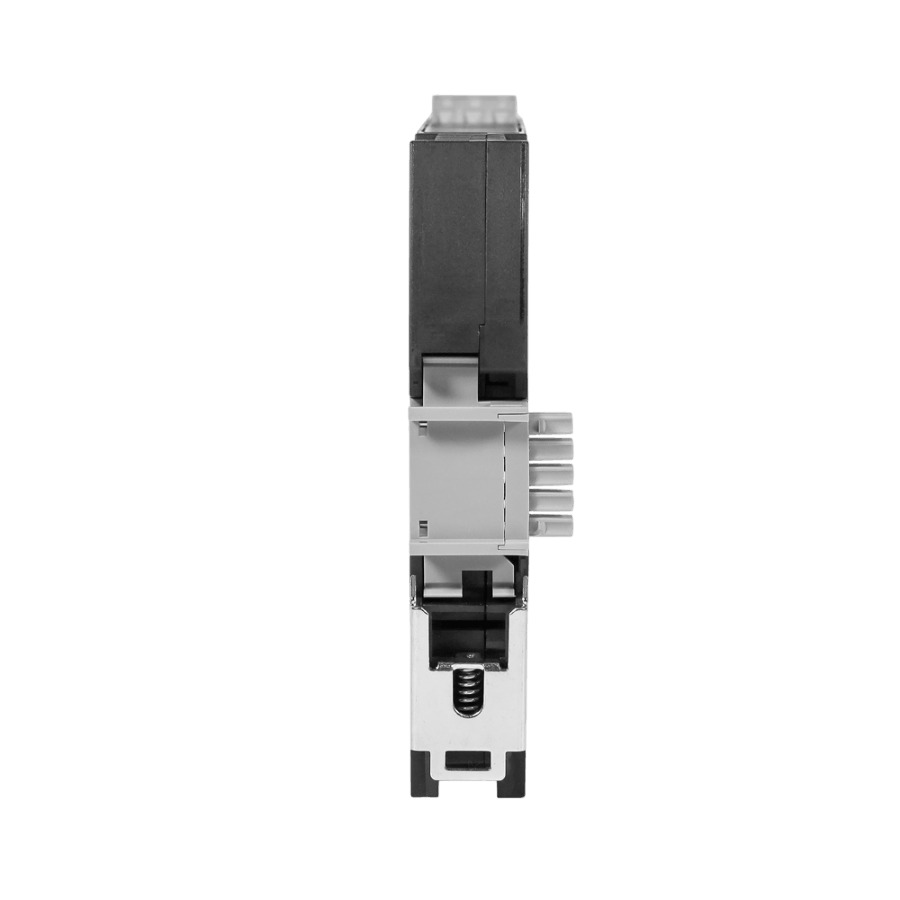

Alpha-X AO 4 Модуль вывода аналоговый

Внимание! Если модули Alpha-X планируется использовать отдельно от ПЛК Alpha-X, то для подключения питания и RS-485 дополнительно требуется приобрести терминальный клеммник TB-PS.

Описание модулей аналогового ввода/вывода ELHART серии Alpha-X

Модули ввода / вывода аналоговых сигналов Alpha-X предназначены для преобразования логических состояний внешних устройств и датчиков в цифровой вид (ввод аналоговых сигналов), а также для преобразования цифровых сигналов от устройств управления в физический сигнал тока или напряжения, для управления внешними устройствами (вывод аналоговых сигналов).

Чаще всего модули Alpha-X применяются для расширения входов / выходов ПЛК, для подключения предусмотрен интерфейс связи RS-485. Модули работают по протоколу Modbus RTU, что позволяет использовать их как с ПЛК ELHART, так и с ПЛК других производителей, поддерживающих протокол Modbus RTU.

Для удобной настройки модулей предусмотрено бесплатное программное обеспечение - Конфигуратор ELHART.

Настройка модулей с помощью конфигуратора ELHART

Модификации аналоговых модулей ввода/вывода

Функциональная схема Alpha-X AI 8	Модуль Alpha-X AI 8 предназначен для преобразования унифицированных сигналов, поступающих на входы, в цифровой вид, доступный для чтения через интерфейс RS485. Модуль расширения имеет 8 входов, каждый из которых может измерять сигнал в виде напряжения 0…10 В или тока 0(4)…20 мА с высокой точностью: 0,1%. Каждый вход настраивается отдельно от остальных. Модуль имеет гальваническую развязку 1500 В между питанием, коммуникационным интерфейсом RS-485 и аналоговыми входами.
Функциональная схема Alpha-X AI 6T	Модуль Alpha-X AI 6T представляет собой шестиканальный цифровой преобразователь сигналов от термопар и термометров сопротивлений. Поддерживает работу с термопарами типа J, K, L, B, S и с термосопротивлениями типа 50М, Pt100, 100П, Pt1000, точность измерений составляет 0,25%. Показания температуры возможно считывать как в целочисленном формате, так и в виде числа с плавающей точкой. Измерительные каналы гальванически развязаны от питания и интерфейса.
Функциональная схема Alpha-X AO 4	Модуль Alpha-X AO 4 это модуль вывода аналоговых унифицированных сигналов по току или по напряжению. Каждый выход может работать как в режиме генерации тока, так и в режиме генерации напряжения. Модуль имеет четыре независимых выходных канала с общей гальванической изоляцией. Аналоговые выходы являются активными и не требуют подключения внешнего блока питания.

Особенности модулей аналогового ввода/вывода ELHART серии Alpha-X

• Общая шина питания и интерфейса.
• Единая карта регистров для всех модулей.
• Гальваническая развязка между аналоговыми входами / питанием / интерфейсом связи / аналоговыми выходами.
• Возможность получений показаний как в целочисленном формате, так и в виде числа с плавающей точкой.
• Возможность активации режекторного фильтра для унифицированных сигналов для подавления помех на частоте 50 Гц.
• Определение обрыва датчика для термометров сопротивления и сигналов 4…20 мА.
• Поддержка термопар типа J, K, L, B, S и термометров сопротивления 50М, Pt100, 100П, Pt1000 для температурных входов.
• Удобная конфигурация модулей с помощью интерактивного ПО Конфигуратор ELHART

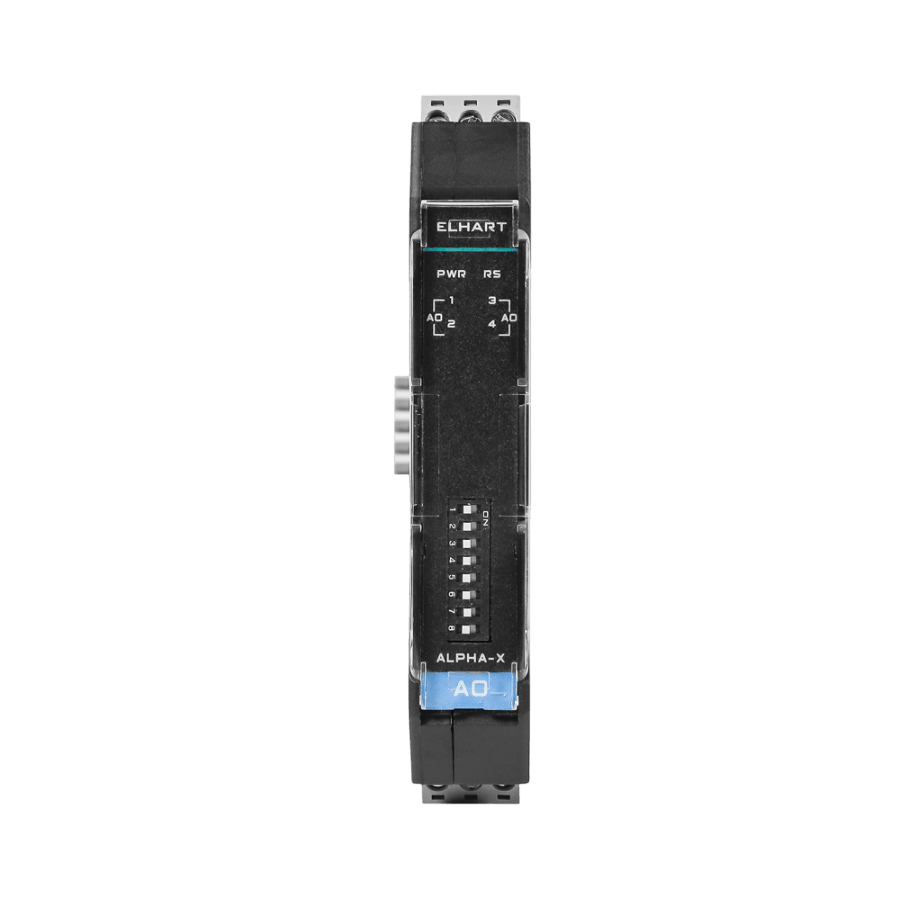

• DIP-переключатели для оперативной настройки параметров связи без необходимости подключения к компьютеру.
• Компактный корпус и большое количество каналов ввода / вывода на модуль.
• Возможность настройки безопасного состояния выходов при потере связи.

Примеры использования модулей аналогового ввода/вывода сигналов ELHART серии Alpha-X

Пример использования модуля Alpha-X AI 8 для определения уровня жидкости в емкостях

Модуль ввода аналоговых сигналов - измерение уровня

В нескольких емкостях оценивается уровень жидкости. Сигналы с датчиков уровня обрабатываются одним аналоговым модулем Alpha-X AI 8. Полученные значения передаются по Modbus в программируемый логический контроллер.

Пример использования модуля Alpha-X AI 6T в системе отопления теплицы

Пример использования модуля Alpha-X AI 6T в системе автоматизированного полива

В системе отопления теплицы оценивается температура прямой и обратной воды, а также температура воздуха снаружи и внутри помещения. 4 термосопротивления подключаются напрямую к Alpha-X AI 6T, который может передавать полученные значения по ModBUS в ПЛК или на панель оператора.

Пример использования модулей Alpha-X AI 6T и Alpha-X AI 8 в процессе стерилизации

Использование модуля ввода для измерения температуры в автоклавах

В процессе стерилизации сигналы от датчиков температуры типа PT100 поступают на модуль Alpha-X AI 6T. Сигналы от датчиков давления поступают на модуль Alpha-X AI 8.

Пример использования модуля Alpha-X AI 6T в производстве кондитерских изделий

Использование модуля ввода для подключения термопар

При производстве кондитерских изделий необходимо контролировать скорость вращения конвейерной ленты в зависимости от температуры в камерах печей. Модуль Alpha-X AI 6T передает показания контроллеру с преобразователем частоты.

Пример использования модуля Alpha-X AI 6T для контроля температуры обжига кирпича

Использование модуля ввода для подключения термопар

При обжиге кирпича необходимо контролировать температуру в камере обжига. Модуль ввода сигналов Alpha-X AI 6T позволяет получить информацию о температуре процесса.

Пример использования модуля Alpha-X AO 4 в производстве ПЭТ-бутылок

Использование модуля вывода аналоговых сигналов при производстве ПЭТ-бутылок

При производстве ПЭТ-бутылок пресс-формы нагреваются перед выдувом 3-мя нагревательными элементами с разной температурой (зависит от формы бутылок). Alpha-X AO 4 через твердотельные реле задает температуру нагрева.

Технические характеристики модулей аналогового ввода/вывода ELHART серии Alpha-X

Габаритные размеры модулей аналогового ввода/вывода ELHART серии Alpha-X

Габаритные размеры модулей аналогового ввода/вывода ELHART серии Alpha-X, мм

Схемы подключения модулей аналогового ввода/вывода ELHART серии Alpha-X

Модуль ввода аналоговый Alpha-X AI

Схема подключения модуля Alpha-X AI 8

Схема подключения модуля Alpha-X AI 6T

Модуль вывода аналоговый Alpha-X AO

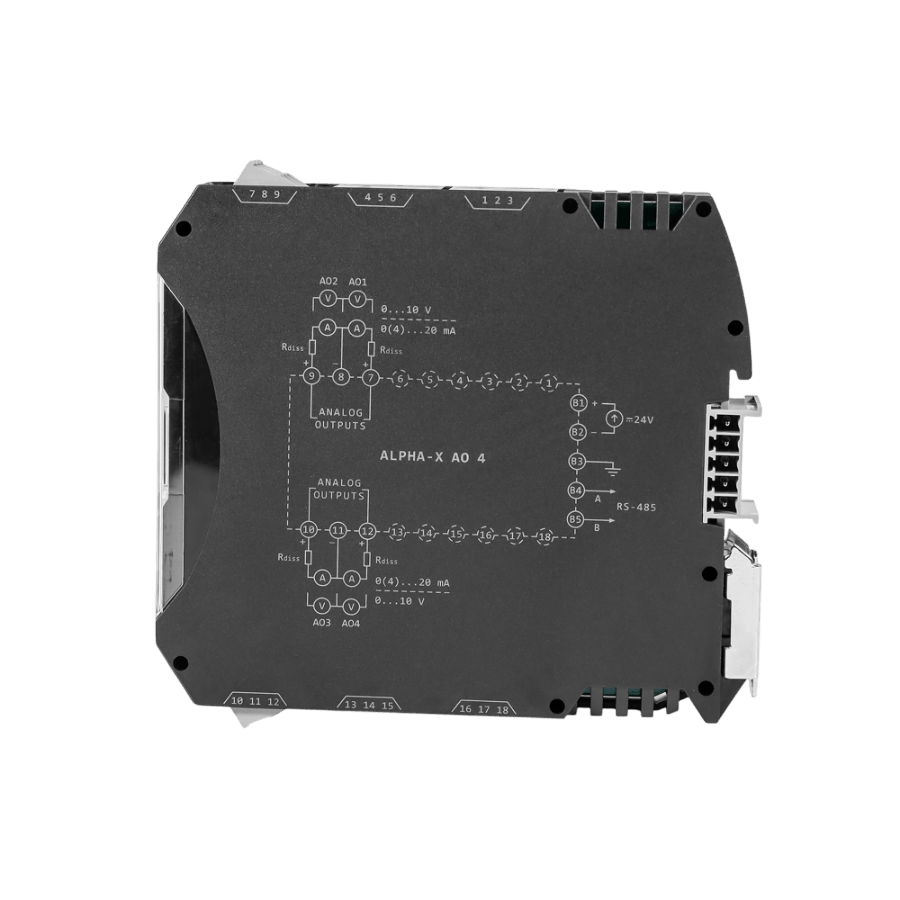

Схема подключения модуля Alpha-X AO 4

Клеммник терминальный для шины Alpha-X TB-PS

Подключение клеммы TB-PS (питание и RS-485)

Клемма Описание B1 Напряжение питание, U (+) B2 Напряжение питание, U (-) B3 Защитное заземление, GND B4 Интерфейс RS-485, A (+) B5 Интерфейс RS-485, B (-)

Монтаж модулей аналогового ввода/вывода ELHART серии Alpha-X

Монтаж модулей серии Alpha-X при помощи клеммников

Alpha-X предназначены для установки на DIN-рейку. При монтаже модули подключаются друг к другу с помощью клеммников TB-BUS, образуя группу, связанную единой шиной. Данная шина используется для подачи питания на все модули в группе, а также связывает их интерфейсы RS-485 в одну сеть. Одна группа может включать до 31 модулей. Клеммник TB-BUS входит в комплект и поставляется с каждым модулем.

Для подачи напряжения на шину, а также для подключения внешнего устройства с интерфейсом RS-485, используется клеммник TB-PS. На одну группу модулей потребуется один TB-PS. Данный клеммник входит в комплект поставки только ПЛК Alpha-X CPU, поэтому если планируется использовать модули ввода-вывода Alpha-X с другим ПЛК, клеммник TB-PS требуется приобрести отдельно.

Модули Alpha-X имеют съемные клеммники (TB-IO) для подключения входов-выходов, что добавляет удобство при монтаже. Эти клеммники всегда идут в комплекте с модулями.

Информация для заказа модулей аналогового ввода/вывода серии Alpha-X
