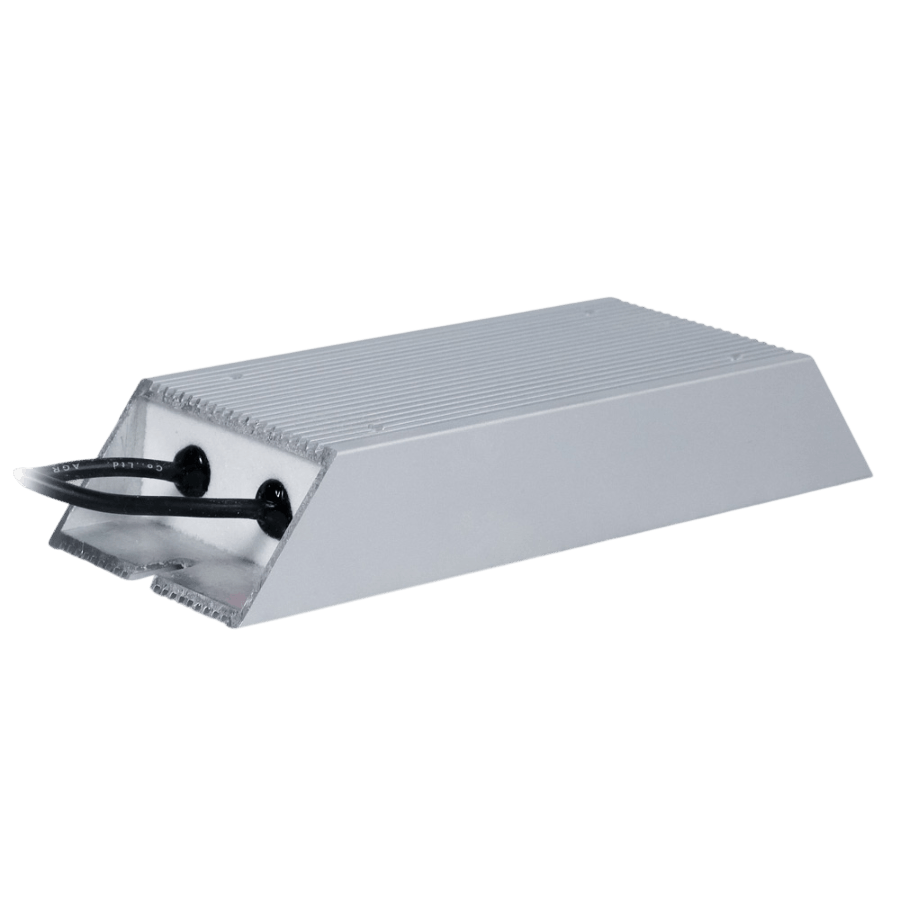

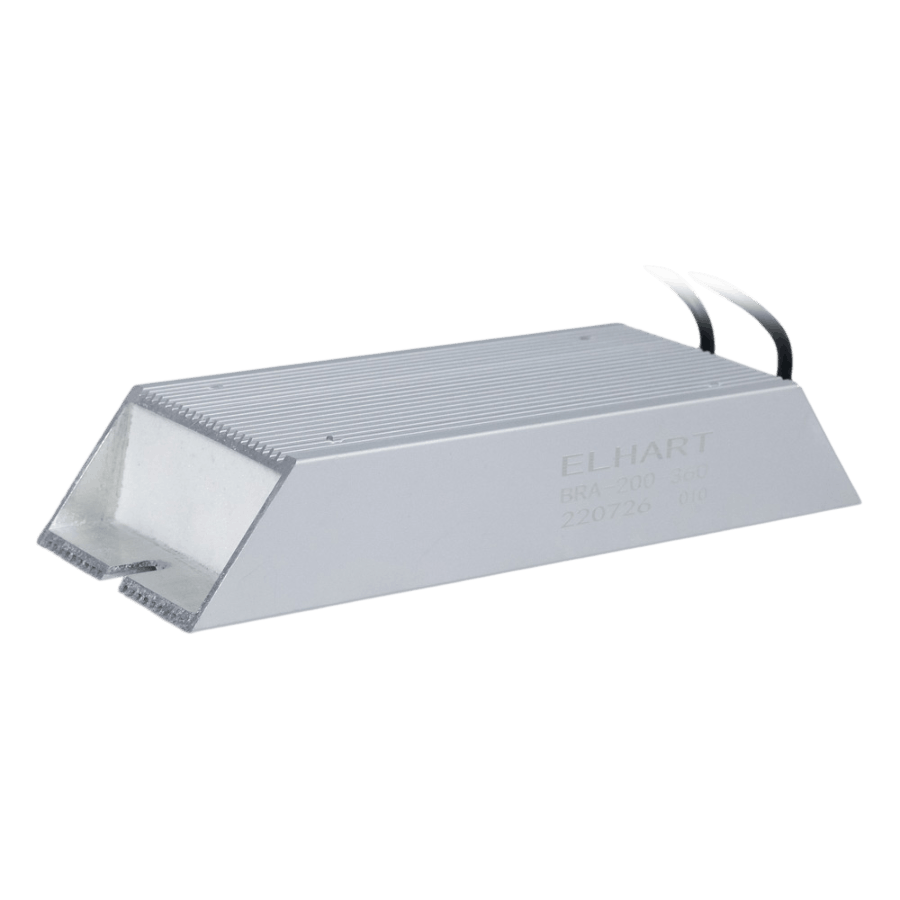

BRA-200-360 Тормозной резистор

BRA-200-360 Тормозной резистор
BRA-200-360 Тормозной резистор
BRA-200-360 Тормозной резистор
Номинальная мощность, Вт: 200
Сопротивление, Ом: 360
1 775 ₽
В наличии: много
-
шт
+
В корзину

Описание тормозных резисторов ELHART BR

Тормозные резисторы ELHART серии BR

Назначение

  • Применяются в машинах и оборудовании с инерционными механизмами:
    • центрифуги;
    • мельницы;
    • дымососы;
    • тягодутьевые механизмы;
    • транспортные тележки;
    • вентиляторы и др.
  • Особо необходимы в электроприводах:
    • подъёмно-транспортных механизмов (краны, лифты, наклонные транспортеры, подъёмники);
    • станков (токарно-винторезные, сверлильные, шлифовальные и др.).

Принцип работы

  • Резисторы ELHART серии BR обеспечивают контролируемое торможение электродвигателя при работе с преобразователем частоты.
  • При периодическом снижении выходной частоты (замедление, реверс или торможение) двигатель переходит в генераторный режим: вырабатывает электроэнергию, которая аккумулируется в звене постоянного тока преобразователя частоты и является основной причиной аварийных остановок от перенапряжения.

Функция тормозных резисторов

  • Рассеивание энергии, возвращаемой электродвигателем в генераторном режиме, в виде тепла.
  • Защита преобразователя частоты от перенапряжения.
  • Значительное сокращение времени торможения.

Подключение

  • К шине постоянного тока - через тормозной прерыватель (тормозной ключ или модуль).

Примеры использования тормозного резистора ELHART серии BR

Промышленные миксеры и мешалки: производство смесей
Использование тормозных резисторов ELHART BRA при управлении миксерами и мешалками Использование тормозных резисторов ELHART BRA при управлении миксерами и мешалками

Работа смесительных установок сопровождается периодической сменой направления и скорости вращения главного привода. Для защиты ПЧ от перенапряжения, возникающего в моменты замедления и реверса необходимо применять тормозные резисторы. Они рассеивают избыточную энергию, благодаря чему снижается вероятность аварийных остановок и повышается производительность (снижается общее время производственного цикла).


Вертикальная роторная дробилка: производство щебня
Использование тормозных резисторов ELHART BRA при производстве щебня Использование тормозных резисторов ELHART BRA при производстве щебня

Роторные дробилки обладают высокой производительностью, но из-за высокой инерционности ротора время полной остановки может достигать 20-30 минут. Применение тормозных резисторов позволяет осуществлять динамическое торможение и значительно сократить простои оборудования.


Технические характеристики тормозных резисторов ELHART серии BR

Параметр Значение
Диапазон номинальных мощностей 60…3000 Вт
Сопротивление изоляции 100 МОм
Максимальное выдерживаемое напряжение 3000 В (в течение 5 сек)
Температурный коэффициент сопротивления ±0,04 % / ºС для R ≤ 20 Ом,
±0,026 % / ºС для R > 20 Ом
Степень защиты IP00
Требование к месту установки закрытое, без агрессивных паров и газов
Температура воздуха при эксплуатации* 20…+50 °С*
Температура хранения -40…+75 °С
Высота установки над уровнем моря не более 2000 метров

* - Температура воздуха при эксплуатации с сохранением номинальных характеристик. Возможно использование с более высокой температурой, но со снижением нагрузки, см. диаграмму ниже.

Зависимость допустимой рассеиваемой мощности резистора от температуры окружающего воздуха Зависимость допустимой рассеиваемой мощности резистора от температуры окружающего воздуха

Габаритные размеры тормозных резисторов ELHART

Габаритные размеры тормозных резисторов ELHART серии BR, мм Габаритные размеры тормозных резисторов ELHART серии BR, мм

Мощность, Вт Габаритные размеры, мм
A B* C D
60 115 2 шт - 98 40 20
80 140 2 шт - 123 40 20
100 165 2 шт - 148 40 20
120 190 2 шт - 173 40 20
150 215 2 шт - 198 60 20
200 165 2 шт - 147 60 20
300 215 2 шт - 198 60 30
400 265 2 шт - 248 60 30
500 335 2 шт - 318 61 30
800 400 4 шт - 41×384 60 59
1000 400 4 шт - 30×384 50 107
1200 450 4 шт - 30×384 50 107
1500 485 4 шт - 30×469 50 107
2000 550 4 шт - 30×534 50 107
2500 550 4 шт - 30×534 50 107

* - количество монтажных отверстий и расстояние в мм между ними.

Информация для заказа тормозного резистора ELHART серии BR

Информация для заказа

Документация и ПО

Наименование Тип документа
Тормозной резистор ELHART серии BRA Паспорт
Информационное письмо - Дроссели и резистор Письмо
